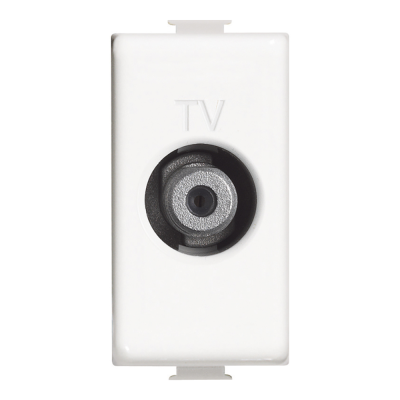

Connettore Coassiale Bticino Matix Am5202F Tipo F TV impedenza 75 ohm aggancio a vite 1 modulo

Connettore coassiale BTicino Matix AM5202F tipo F: dettagli, vantaggi e applicazioni

Panoramica tecnica

Il connettore coassiale BTicino Matix AM5202F è stato sviluppato per offrire una soluzione efficiente e sicura nella realizzazione e nell’aggiornamento di impianti TV-SAT domestici e professionali. Questo modulo singolo integra un connettore di tipo F, standard ampiamente riconosciuto per l’affidabilità delle connessioni in ambito radiofrequenza e per la sua compatibilità universale con la maggior parte dei dispositivi satellitari, decoder digitali, LNB e multiswitch. Il sistema di aggancio a scatto progettato da BTicino consente un’installazione rapida nelle placche Matix senza l’ausilio di attrezzi specifici, riducendo tempi di montaggio ed errori durante la posa in opera.

Il prodotto si presenta con una struttura robusta realizzata in materiale plastico autoestinguente di colore bianco (RAL simile 9003), pensata per integrarsi facilmente sia in contesti residenziali che commerciali senza alterare l’estetica degli ambienti. Le dimensioni compatte (23,1 mm larghezza x 42,9 mm altezza x 31,7 mm profondità) permettono l’inserimento del modulo anche in scatole da incasso o quadri tecnici con spazi ridotti. Il grado di protezione IP20 assicura che la presa sia protetta dall’inserimento accidentale di oggetti solidi di dimensioni superiori ai 12 mm, caratteristica che la rende idonea esclusivamente all’utilizzo interno.

Dal punto di vista elettrico, la presa BTicino Matix AM5202F si distingue per un’impedenza caratteristica di 75 ohm, valore fondamentale per garantire il massimo trasferimento del segnale coassiale minimizzando perdite ed evitando riflessioni indesiderate lungo la tratta. La banda passante si estende da 40 a 2150 MHz: questa ampia copertura consente il trasporto senza distorsioni sia dei segnali televisivi terrestri che satellitari, inclusi quelli ad alta definizione. L’attenuazione costante di 10 dB sia a 860 MHz sia a 2150 MHz garantisce prestazioni lineari su tutto l’arco della banda operativa, mantenendo la qualità del segnale anche in presenza di reti complesse o lunghe tratte cablate.

La presa è priva di funzionalità per l’alimentazione remota e non supporta la trasmissione di tensione verso dispositivi a valle; inoltre non è compatibile con modem via cavo. Progettata come presa terminale d’arrivo, dispone di una sola uscita e non permette il proseguimento della linea verso altri punti della rete coassiale. Grazie al suo design raffinato e alle sue prestazioni tecniche, rappresenta una soluzione ideale per chi cerca affidabilità e praticità nell’allestimento degli impianti TV-SAT.

Benefici utente

L’impiego della presa coassiale BTicino Matix AM5202F tipo F offre una serie di vantaggi concreti che semplificano il lavoro dell’installatore e migliorano l’esperienza dell’utente finale. Tra i principali benefici troviamo:

• Semplicità d’installazione: il sistema a scatto su supporto Matix elimina la necessità di attrezzi o accessori aggiuntivi; basta inserire il modulo nella sede prevista fino a sentire lo scatto che conferma l’avvenuto aggancio.
• Compatibilità estesa: il connettore F standard è largamente utilizzato nel settore TV-SAT ed è supportato dalla maggior parte dei dispositivi RF presenti sul mercato, assicurando facilità d’integrazione.
• Sicurezza del collegamento: la connessione avvitabile riduce il rischio di disconnessioni accidentali dovute a urti o vibrazioni, garantendo stabilità anche nei punti più sollecitati dell’impianto.
• Protezione contro accessi accidentali: il grado IP20 previene l’inserimento involontario di corpi estranei nella parte frontale della presa, contribuendo alla sicurezza degli ambienti domestici e lavorativi.
• Lunga durata operativa: i materiali selezionati da BTicino sono progettati per resistere all’usura dovuta a cicli ripetuti di collegamento/scollegamento senza compromettere le prestazioni.
• Design elegante: la finitura bianca neutra permette una perfetta integrazione estetica nelle placche Matix e negli spazi moderni o classici.

L’utilizzo della Matix AM5202F consente inoltre una razionalizzazione degli spazi nei quadri tecnici grazie al formato a modulo singolo: questa caratteristica è particolarmente apprezzata nei contesti dove ogni centimetro conta e si vuole evitare sovraffollamento all’interno delle scatole da incasso.

Casi d’uso

La flessibilità d’impiego rende la presa coassiale BTicino Matix AM5202F adatta a molteplici scenari applicativi:

• Impianti TV-SAT domestici: ideale come terminale per collegare decoder satellitari direttamente alla dorsale coassiale dell’abitazione; permette un cablaggio ordinato e sicuro delle postazioni TV in soggiorno, camere o sale hobby.
• Sistemi centralizzati condominiali: consente la distribuzione ordinata del segnale SAT alle singole unità abitative tramite multiswitch o sistemi LNB condivisi; semplifica interventi di manutenzione grazie all’accessibilità del modulo.
• Ambienti commerciali e uffici: perfetta per dotare sale riunioni o aree comuni della possibilità di ricevere segnali televisivi satellitari con prestazioni affidabili nel tempo.
• Centrali tecniche/sale server: utile come punto d’arrivo per testare o monitorare segnali RF in contesti professionali dove sono richieste connessioni stabili e facilmente accessibili.
• Apparati professionali RF: indicata per strumenti di misura o altri dispositivi che richiedono interfacce coassiali F standard per trasmissione dati o monitoraggio segnali specifici (escluso modem via cavo).

L’utilizzo come presa terminale d’arrivo garantisce affidabilità nel tempo ed evita problematiche dovute a prolungamenti indesiderati della rete coassiale. La facilità d’integrazione nei sistemi esistenti e la compatibilità universale permettono aggiornamenti rapidi anche su impianti preesistenti senza necessità di modifiche strutturali rilevanti.

Specifiche tecniche

FAQ - Domande frequenti sulla BTicino Matix AM5202F tipo F

• A quali dispositivi posso collegare questa presa?
  La presa è ottimizzata per decoder SAT, multiswitch/LNB e apparati RF dotati di connettore maschio F standard. L’utilizzo con modem via cavo non è previsto dalle specifiche tecniche.
• Puo essere usata come presa passante?
  No, la Matix AM5202F è progettata come terminale: fornisce un’unica uscita senza possibilità di proseguimento della tratta verso altri punti impiantistici.
• L’installazione richiede strumenti particolari?
  No, grazie al sistema a scatto basta inserire il modulo nella placca Matix compatibile fino all’avvenuto aggancio; nessun attrezzo speciale richiesto.
• L’attacco F garantisce una buona tenuta?
  Sì, il collegamento avvitabile tipico del connettore F assicura stabilità meccanica elevata prevenendo disconnessioni accidentali anche in caso di movimenti della placca o del cavo stesso.
• E possibile utilizzarla in ambienti esterni?
  No, il grado IP20 protegge solo dall’ingresso accidentale di corpi solidi ma non garantisce resistenza all’acqua o polveri fini; destinata esclusivamente ad ambienti interni asciutti.
• E compatibile con tutte le placche Matix?
  Sì, il formato a modulo singolo permette l’inserimento diretto nelle placche BTicino Matix senza bisogno di adattatori supplementari; ciò agevola anche eventuali sostituzioni rapide in caso di manutenzione.
• L’impedenza da 75 Ω è universale?
  L’impedenza standard da 75 ohm è ideale per i segnali televisivi terrestri e satellitari: assicura bassa perdita del segnale e attenuazione ridotta delle interferenze nelle installazioni più comuni.
• E possibile alimentare dispositivi attraverso questa presa?
  No, il modello non prevede passaggio di tensione lungo la linea coassiale; eventuali alimentazioni remote vanno gestite separatamente secondo le esigenze impiantistiche.
• Cosa succede se collego un dispositivo diverso dal previsto?
  L’utilizzo fuori specifica può compromettere la qualità della connessione o danneggiare i dispositivi stessi; attenersi sempre alle indicazioni del produttore sia lato impiantistico sia lato apparecchi collegati.
• E’ necessaria manutenzione periodica?
  In condizioni normali non sono previsti interventi regolari: si consiglia solo verifiche visive periodiche dello stato dei contatti soprattutto se soggetti a frequenti collegamenti/scollegamenti oppure vibrazioni ambientali importanti.
