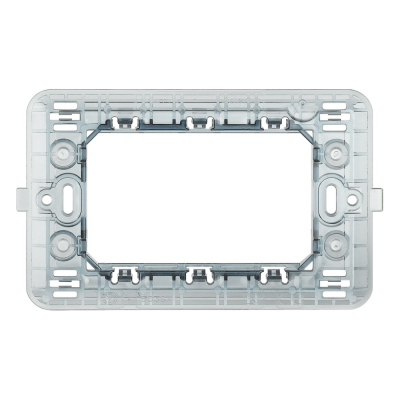

Supporto Bticino Matix 503Sa Per Impianti Elettrici Civili
Supporto da 3 moduli per impianti civili
- COMPATIBILITÀ con scatole rettangolari art 503E e 503AP
- DIMENSIONI 70 x 116 mm per un'installazione facile
- MODULI supporta fino a 3 frutti modulari della serie Matix
- FISSAGGIO sicuro per una perfetta stabilità del sistema elettrico
- PLACCHE COMPATIBILI utilizza con 503/1A/.., 503/2A/.., 503/3A/.. e altro
Supporto BTicino Matix 503SA da 3 Moduli: Telaio Universale per Impianti Elettrici Civili
Panoramica tecnica
Il supporto BTicino Matix 503SA è un componente essenziale progettato per l'installazione di tre moduli della serie Matix in scatole rettangolari da incasso. Costruito con materiali resistenti, offre stabilità e durata, evitando deformazioni nel tempo. La sua configurazione permette di montare placche frontali compatibili, garantendo flessibilità per gli impianti civili. È facile da installare nelle scatole art. 503E e 503AP grazie a sistemi di aggancio rapido che semplificano il lavoro anche ai meno esperti. I fori e le guide integrate consentono un posizionamento preciso, riducendo errori durante il cablaggio.
Sebbene il supporto non contenga parti attive, è fondamentale per l'installazione di prese, interruttori e pulsanti della linea Matix. È ideale per creare punti luce, prese di corrente o punti comando in contesti residenziali o commerciali. La qualità dei materiali e la precisione nella lavorazione assicurano una lunga durata e compatibilità con i componenti BTicino.
Benefici utente
L'utilizzo del supporto 503SA offre vantaggi sia durante l'installazione che nell'uso quotidiano dell'impianto elettrico:
- Affidabilità: struttura robusta che mantiene i moduli fissi anche dopo ripetute operazioni di sostituzione.
- Flessibilità: consente configurazioni personalizzate di tre moduli in un unico punto civile.
- Semplicità d’installazione: sistemi di aggancio rapido riducono tempi e errori.
- Compatibilità estesa: si adatta a diverse placche frontali, offrendo libertà nella scelta estetica.
- Sicurezza: il telaio garantisce ancoraggio sicuro ai moduli, prevenendo fuoriuscite accidentali.
Casi d’uso
Il supporto BTicino Matix 503SA è versatile in molte situazioni dove sono richiesti punti civili con funzioni multiple:
- Punti luce multipli: installazione simultanea di interruttori e prese nello stesso spazio.
- Punti comando centralizzati: controllo luci e tapparelle tramite moduli dedicati.
- Aree cucina o ufficio: concentrazione di prese energia e comandi luci in una sola posizione.
- Sostituzioni rapide: aggiornamenti senza opere murarie invasive grazie alla compatibilità con scatole standard.
- Personalizzazione estetica: utilizzo con varie placche per armonizzarsi con l'ambiente.
L'adozione del supporto 503SA consente una gestione ordinata degli elementi elettrici, aumentando sicurezza e estetica negli spazi domestici e professionali.
Specifiche tecniche
| Caratteristica | Dettaglio |
|---|---|
| Codice prodotto | 503SA |
| Serie | BTicino Matix |
| Numero moduli supportati | 3 |
| Dimensioni esterne (mm) | 70 x 116 |
| Compatibilità scatole incasso | art. 503E, art. 503AP |
| Plaque compatibili | 503/1A/.., 503/2A/.., 503/3A/.., AM4803.., AM4803M1 |
| Ean | 8012199496511 |
| Materiale costruttivo | Tecnopolimero ad alta resistenza (dove specificato dalla serie) |
| Sistema fissaggio frutti | Aggancio rapido meccanico tramite pressione laterale modulare |
| Sistema montaggio telaio/scatola | A vite su scatole rettangolari standard BTicino compatibili |
| Peso indicativo (g) | [dato non fornito] |
| Tensione nominale supportata | [dato non fornito] |
| Lunghezza codice prodotto alternativo | [dato non fornito] |
| Pittura superficiale/colore telaio | [dato non fornito] |
FAQ - Domande frequenti sul supporto BTicino Matix 503SA da 3 moduli
- A cosa serve il supporto BTicino Matix 503SA?
Serve per fissare tre moduli elettrici della serie Matix nelle scatole da incasso rettangolari compatibili completando l'impianto civile. - Quali scatole sono compatibili?
Progettato per l'uso con le scatole art. 503E e art. 503AP della gamma BTicino o equivalenti standard. - Cosa si può montare sul telaio?
Frutti modulari come prese elettriche, interruttori semplici o doppi, pulsantiere e altri dispositivi modulari previsti dal catalogo originale. - Sono disponibili placche decorative compatibili?
Sì, accoglie placche delle serie come 503/1A/.., 503/2A/.., 503/3A/.. oltre ai modelli AM4803.. e AM4803M1 offrendo ampie possibilità estetiche. - L’installazione richiede strumenti particolari?
No, sono sufficienti strumenti base come cacciavite; il sistema ad aggancio rapido facilita l’allineamento senza utensili specializzati. - L’articolo è adatto anche a impieghi professionali?
Sì, la qualità costruttiva lo rende ideale sia per applicazioni domestiche che professionali dove sono richiesti robustezza affidabilità nel tempo. - Cosa distingue questo supporto rispetto ad altri prodotti simili?
Elevata compatibilità con accessori originali BTicino Matix e facilità d’inserimento nelle scatole rettangolari standardizzate oltre alle dimensioni ottimizzate per ospitare tre moduli senza difficoltà d’incastro o rischio disallineamenti. - L’articolo può essere utilizzato in esterno?
Progettato principalmente per installazioni interne; eventuali applicazioni in esterno richiedono protezione aggiuntiva contro agenti atmosferici secondo le normative vigenti sugli impianti civili. - C’è bisogno della messa a terra per il montaggio?
Non necessita collegamento diretto alla messa a terra poiché privo di parti metalliche conduttive ma va installato secondo le regole generali dell’impiantistica civile italiana.
