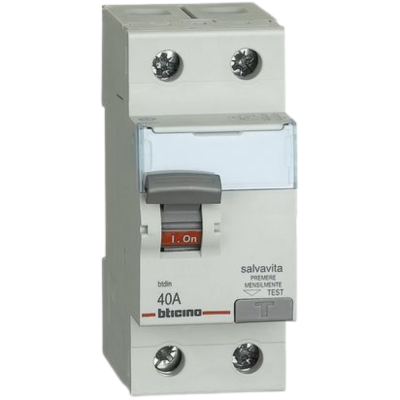

Interruttore Differenziale Salvavita Bticino 40A 30Ma Tipo Ac

Interruttore differenziale salvavita bticino G723AC40 per la protezione elettrica

Panoramica tecnica

L’interruttore differenziale BTicino G723AC40, integrato nella gamma Btdin Salvavita, rappresenta una soluzione evoluta per la sicurezza degli impianti elettrici. Il dispositivo è progettato per rilevare e interrompere tempestivamente il circuito in presenza di correnti di dispersione verso terra, salvaguardando le persone e prevenendo danni agli apparecchi elettrici collegati. Il modello G723AC40 si distingue per la sua capacità di gestire una corrente nominale di 40A e una sensibilità differenziale di 30mA, garantendo un elevato livello di protezione sia in ambito residenziale che professionale. La tensione nominale supportata è di 230 Vac, mentre la configurazione a due poli (2P) lo rende adatto all’interruzione simultanea della fase e del neutro, assicurando un isolamento completo dal circuito. Questo interruttore differenziale è specifico per correnti alternate sinusoidali (tipo AC), rendendolo compatibile con la maggior parte degli impianti domestici e commerciali tradizionali.

Dal punto di vista costruttivo, il BTicino G723AC40 offre una struttura compatta che occupa solo due moduli DIN all’interno del quadro elettrico. Il grado di protezione IP20 assicura una barriera efficace contro l’ingresso di corpi solidi superiori a 12 mm, contribuendo a mantenere elevati standard di sicurezza anche in ambienti particolarmente esposti a polvere o altri materiali. Le dimensioni ridotte (83 x 35,6 x 76 mm) favoriscono l’installazione anche in spazi limitati, mentre la possibilità di supportare cavi con sezione fino a 35 mm² ne amplia le potenzialità applicative. Il rispetto delle direttive europee 2014/35/UE e 2014/30/UE, insieme alle certificazioni CEI EN 61008-1 e IMQ, testimonia l’affidabilità e la conformità alle normative più stringenti in materia di sicurezza elettrica.

Benefici utente

• Protezione immediata: agisce prontamente interrompendo il flusso elettrico quando rileva dispersioni verso terra, prevenendo rischi di folgorazione e proteggendo sia le persone sia le apparecchiature elettroniche collegate.
• Semplicità d’installazione: il montaggio su guida DIN standard permette l’integrazione agevole sia in quadri nuovi che esistenti; non sono necessari accessori o adattatori speciali.
• Versatilità d’impiego: progettato per rispondere alle esigenze di impianti civili, industriali leggeri e ambienti commerciali, si adatta a molteplici configurazioni grazie alla compattezza e alla facilità di collegamento.
• Affidabilità certificata: la conformità alle principali normative tecniche e l’omologazione IMQ garantiscono prestazioni stabili nel tempo anche sotto sollecitazioni termiche ed elettriche.
• Durata nel tempo: materiali robusti e componentistica selezionata assicurano resistenza agli stress operativi prolungati ed efficacia costante per tutta la vita utile dell’impianto.

L’utente beneficia così non solo della protezione attiva contro i guasti elettrici ma anche della tranquillità derivante da un dispositivo testato secondo i più elevati standard internazionali.

Casi d’uso

L’interruttore differenziale BTicino G723AC40 è indicato per una vasta gamma di applicazioni grazie alla sua progettazione universale. In ambito residenziale, trova spazio in appartamenti, abitazioni indipendenti e villette dove assicura la protezione delle linee principali o secondarie dell’impianto domestico. In ambienti commerciali, come negozi, uffici e studi professionali, il dispositivo contribuisce a mantenere elevati livelli di sicurezza per lavoratori e clienti. È ideale inoltre per l’installazione in locali tecnici, quadri di distribuzione generale e sezioni secondarie degli impianti sia nuovi che oggetto di ristrutturazione o ampliamento.

• Ambienti domestici: installabile in cucine, bagni, camere o aree comuni dove è necessaria una protezione affidabile contro le dispersioni.
• Impianti industriali leggeri: utilizzabile in laboratori artigianali, piccole officine o stabilimenti produttivi dove sono presenti macchinari sensibili alle variazioni della rete elettrica.
• Uffici e spazi commerciali: protegge le postazioni informatiche e le apparecchiature elettroniche da possibili guasti dovuti a perdite di corrente.
• Sistemi domotici My Home BTicino: compatibile con i moderni impianti smart home, può essere integrato nei sistemi intelligenti per monitorare costantemente lo stato della rete elettrica domestica.
• Adeguamenti impiantistici: perfetto nelle operazioni di aggiornamento degli impianti già esistenti grazie alla facile sostituzione con dispositivi precedenti senza richiedere modifiche strutturali al quadro elettrico.

L’adattabilità del modello G723AC40 ne fa una scelta ottimale sia per nuove realizzazioni che per interventi su impianti datati che richiedono un incremento del livello di sicurezza.

Specifiche tecniche

FAQ - Domande frequenti sull’interruttore differenziale BTicino G723AC40

• A cosa serve un interruttore differenziale tipo AC? Rileva dispersioni verso terra nei circuiti alimentati in corrente alternata sinusoidale. Se viene superata la soglia impostata (ad esempio 30mA), interrompe immediatamente l’alimentazione evitando dannose folgorazioni o incendi causati da perdite non rilevate.
• Dove si installa il G723AC40? Il dispositivo viene installato su guida DIN standard all’interno dei quadri elettrici sia residenziali che industriali. È compatibile con i più comuni sistemi modulari utilizzati negli impianti italiani ed europei.
• Cosa significa sensibilità differenziale 30mA? La sensibilità rappresenta il valore minimo di corrente dispersa verso terra che provoca lo scatto del dispositivo. Con soglia a 30mA si ottiene un eccellente compromesso tra tempestività d’intervento e minimizzazione dei falsi positivi dovuti a micro-perdite fisiologiche negli impianti moderni.
• L’interruttore differenziale protegge dai cortocircuiti? No: il differenziale agisce solo sulle correnti di dispersione verso terra. Per la protezione da sovracorrenti o cortocircuito occorre sempre abbinare al salvavita un interruttore magnetotermico idoneo alle caratteristiche dell’impianto.
• E’ obbligatorio negli impianti civili? Sì: secondo quanto previsto dal D.M. 37/2008 i dispositivi differenziali sono obbligatori in tutti gli impianti elettrici civili al fine di garantire un elevato livello di sicurezza agli utenti finali.
• Cosa fare se scatta spesso? Uno scatto frequente può segnalare problemi come guasti nei dispositivi collegati o reali dispersioni nell’impianto. È consigliato effettuare una verifica approfondita da parte di un tecnico abilitato che potrà identificare l’anomalia ed effettuare le necessarie riparazioni.
• E’ compatibile con sistemi domotici? Il modello G723AC40 può essere integrato nei sistemi domotici My Home BTicino. Questa integrazione consente il monitoraggio intelligente dello stato dell’impianto attraverso soluzioni smart home avanzate senza compromettere la funzionalità principale dell’interruttore stesso.
• E’ necessario effettuare manutenzione periodica? Si raccomanda un controllo regolare mediante il pulsante “T” presente sul dispositivo che simula una dispersione permettendo così all’utente di verificare l’effettiva reattività dello scatto automatico.
• E’ utilizzabile in esterni? L’interruttore offre grado IP20 ed è quindi destinato ad ambienti interni protetti da umidità diretta o infiltrazioni d’acqua. Per installazioni outdoor è opportuno utilizzare appositi involucri con grado IP superiore che garantiscano adeguata protezione contro agenti atmosferici.
• Cosa distingue il G723AC40 dagli altri modelli? Il punto di forza principale è rappresentato dall’equilibrio tra sensibilità alla dispersione (30mA), robustezza costruttiva tipica della gamma BTicino e facilità d’installazione anche su quadri già esistenti senza necessità d’interventi invasivi sull’impianto originale. Questo rende il G723AC40 particolarmente indicato sia per nuove installazioni che per adeguamenti normativi o ampliamenti su reti già attive.
