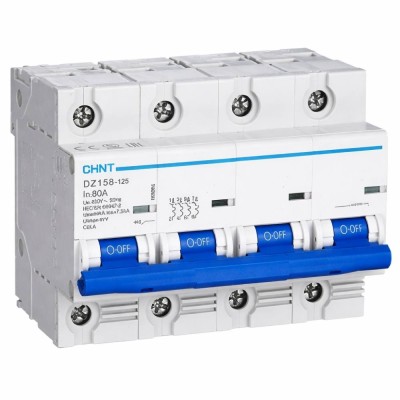

Interruttore Magnetotermico Modulare 4 Poli CHINT DZ158-125H

Interruttore magnetotermico modulare CHINT DZ158-125H/C80-4P-10: caratteristiche funzionali e destinazioni d’uso

1) Panoramica tecnica

L’interruttore magnetotermico modulare CHINT DZ158-125H/C80-4P-10 è stato sviluppato per garantire la massima sicurezza e affidabilità nella protezione di circuiti elettrici industriali e terziari. Questo dispositivo, appartenente alla gamma DZ158-125H, è caratterizzato da una struttura a 4 poli, ideale per la gestione simultanea delle tre fasi e del neutro nei sistemi di distribuzione trifase. La corrente nominale di 80 ampere, abbinata a una curva d’intervento di tipo C, consente un utilizzo ottimale in presenza di carichi misti come motori elettrici e apparecchiature industriali che richiedono elevata robustezza nell’intervento.

Il potere di interruzione nominale, fissato a 10 kA, offre la capacità di interrompere correnti di cortocircuito elevate senza compromettere l’integrità del dispositivo. La tensione nominale di esercizio è di 400 V AC, parametro che lo rende idoneo per l’inserimento in quadri elettrici di nuova generazione o in progetti di aggiornamento impiantistico. L’ingombro frontale di 108 mm, corrispondente a 6 moduli DIN standard, ne facilita il montaggio anche in spazi limitati.

Il dispositivo è realizzato secondo le normative IEC/EN 60947-2 relative agli interruttori automatici per bassa tensione, assicurando così compatibilità e sicurezza in contesti professionali nazionali e internazionali. Il codice identificativo prodotto è 158098; l’EAN corrispondente è 6925808318307. L’interruttore è inoltre predisposto per l’installazione di accessori opzionali (contatti ausiliari, bobina di sgancio, bobina minima tensione), che lo rendono estremamente versatile e personalizzabile rispetto alle esigenze dell’impianto.

2) Benefici utente

• Protezione completa: il dispositivo assicura la difesa dei circuiti elettrici da sovraccarichi e cortocircuiti grazie a sistemi magnetotermici integrati che intervengono tempestivamente al superamento delle soglie impostate.
• Lunga durata operativa: materiali selezionati e meccanismi interni progettati per resistere a numerosi cicli di apertura/chiusura garantiscono affidabilità anche in ambienti gravosi o con frequenti manovre.
• Ottimizzazione degli spazi: la compattezza (6 moduli DIN) permette l’installazione anche nei quadri più affollati o in retrofit su impianti esistenti riducendo i tempi d’intervento senza necessità di riorganizzare le apparecchiature già installate.
• Configurabilità avanzata: la predisposizione per accessori opzionali consente la personalizzazione delle funzioni secondo le necessità operative: ad esempio, inserimento di segnalazioni remote o sganci rapidi gestiti a distanza.
• Sicurezza normativa: la piena conformità agli standard internazionali IEC/EN 60947-2 garantisce livelli elevati di sicurezza sia dal punto di vista tecnico che legale nelle applicazioni industriali e civili.

In aggiunta ai vantaggi sopra elencati, il design modulare del CHINT DZ158-125H/C80-4P-10 ne consente un’integrazione immediata con altri dispositivi presenti nei quadri elettrici moderni. Il sistema di morsetti a vite permette un collegamento stabile sia con cavi rigidi sia flessibili adeguati alla portata nominale dell’apparecchio. Il pulsante ON/OFF frontale favorisce una manovra manuale sicura e diretta da parte dell’operatore specializzato.

3) Casi d’uso

L’impiego dell’interruttore magnetotermico CHINT DZ158-125H/C80-4P-10 si rivela particolarmente efficace nelle seguenti situazioni:

• Sistemi industriali complessi: ideale per quadri elettrici destinati all’alimentazione principale o secondaria di motori trifase, linee produttive automatizzate e macchinari con richiesta elevata di corrente.
• Impianti commerciali e terziari: perfetto per garantire protezione affidabile in centri commerciali, uffici direzionali o strutture sanitarie dove sono previsti picchi di assorbimento notevoli.
• Adeguamento normativo: particolarmente utile negli interventi su impianti esistenti che necessitano del rispetto delle nuove normative sulla sicurezza elettrica senza modifiche invasive al quadro generale.
• Sistemi trifase con neutro separato: soluzione ottimale in applicazioni dove la disconnessione simultanea delle tre fasi più il neutro è richiesta da prescrizioni tecniche o legislative specifiche.
• Automazione industriale: grazie alla possibilità di implementare accessori come contatti ausiliari o bobine sgancio/minima tensione, il dispositivo può essere integrato in sistemi automatizzati o telecontrollati per migliorare l’efficienza operativa e la sicurezza degli impianti complessi.

L’interruttore si presta anche all’ammodernamento dei quadri elettrici già installati: le sue dimensioni standardizzate e la compatibilità con guida DIN EN 60715 ne facilitano l’inserimento al posto di dispositivi obsoleti senza dover intervenire sull’infrastruttura del quadro stesso. La modularità rappresenta un vantaggio strategico per i tecnici che desiderano aggiornare le protezioni senza interrompere i servizi o affrontare costose modifiche strutturali.

4) Specifiche tecniche

5) FAQ – Domande frequenti sull’interruttore CHINT DZ158-125H/C80-4P-10

• A cosa serve un interruttore magnetotermico a 4 poli? Permette l’interruzione simultanea delle tre fasi più il neutro assicurando una protezione completa dei circuiti trifase dotati di conduttore neutro contro sovraccarichi e cortocircuiti.
• L’installazione richiede attrezzi particolari? No: il montaggio avviene tramite guida DIN standard utilizzando comuni utensili da elettricista. I morsetti a vite agevolano il collegamento dei cavi in modo rapido e sicuro rispettando le sezioni previste dalla normativa vigente.
• L’interruttore è compatibile con moduli differenziali? No: la serie DZ158-125H non supporta l’aggiunta diretta di moduli differenziali ma permette comunque l’integrazione con altri dispositivi tramite accessori come contatti ausiliari o bobine sgancio/minima tensione utili per segnalazioni remote o automazioni specifiche.
• Può essere utilizzato in quadri già esistenti? Sì: le dimensioni compatte da 6 moduli DIN consentono spesso la sostituzione diretta senza modifiche rilevanti al quadro elettrico esistente facilitando gli interventi manutentivi sugli impianti datati.
• A quali normative risponde il dispositivo? Il prodotto rispetta integralmente la norma internazionale IEC/EN 60947-2 riguardante gli interruttori automatici destinati ad applicazioni su sistemi a bassa tensione garantendo sicurezza certificata nell’uso professionale quotidiano.
• Cosa indica la curva C? La curva C identifica una soglia d’intervento magnetico compresa tra 5 e 10 volte la corrente nominale. Questa caratteristica lo rende adatto a circuiti con carichi misti come motori elettrici ed apparecchiature industriali soggette a picchi improvvisi all’avviamento o durante il funzionamento intensivo.
• Cosa significa potere d’interruzione da 10 kA? Significa che il dispositivo può interrompere senza subire danni correnti impulsive fino a 10000 ampere garantendo continuità operativa anche in presenza di guasti gravi all’interno della rete distributiva locale.
• Larghezza compatta: perché importante? Le dimensioni contenute consentono installazioni multiple nello stesso quadro lasciando spazio disponibile per futuri ampliamenti oppure altri componenti essenziali alla gestione avanzata dell’impianto elettrico.
• Sono disponibili accessori aggiuntivi? Sì: tra gli accessori opzionali troviamo contatti ausiliari per segnalazioni remote, bobine sgancio rapido o minima tensione che permettono adattamenti funzionali secondo le richieste specifiche dell’impianto industriale o terziario dove viene inserito l’interruttore principale.
• Può essere utilizzato anche come sezionatore? Sì: oltre alla funzione primaria di protezione magnetotermica può essere impiegato efficacemente come dispositivo manuale di sezionamento nei quadri elettrici industriali consentendo operazioni sicure durante attività manutentive ordinarie o straordinarie senza rischio per gli operatori abilitati all’intervento.
