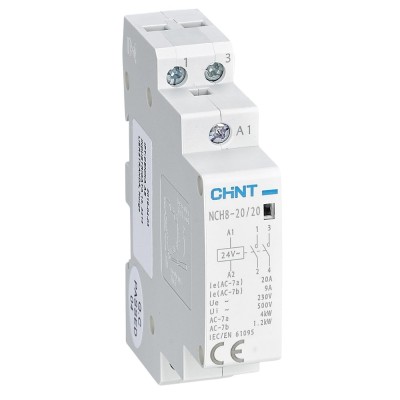

Chint NCH8-20.20/24 Contattore Modulare 20A 2NA 24Vac 1M 50/60 Hz 2 P1 Modulo DIN IP20 Contatti Ausiliari 2NA 230 Vac

Contattore modulare Chint NCH8-20.20/24: soluzioni innovative per il controllo elettrico

Panoramica tecnica

Il contattore modulare Chint NCH8-20.20/24 rappresenta una scelta tecnologicamente avanzata per la gestione automatica di circuiti elettrici in ambiti residenziali, industriali e del terziario. Questo modello si distingue per il suo design compatto su guida DIN standard, che occupa solo un modulo, agevolando l’installazione anche in quadri elettrici con spazi limitati o in sistemi che richiedono espansioni modulari future. Progettato per funzionare con una tensione di alimentazione della bobina pari a 24Vac, è perfettamente compatibile sia con reti a 50 Hz che a 60 Hz, consentendo il suo impiego in impianti elettrici di diverse aree geografiche senza necessità di adattamenti tecnici.

I suoi due poli normalmente aperti (2NA) permettono il controllo simultaneo di due linee monofase o la gestione di carichi bifase, garantendo un’apertura e chiusura dei circuiti affidabile e sicura. La corrente nominale supportata di 20A lo rende adatto alla commutazione di carichi impegnativi come motori di piccola-media potenza, gruppi luci o prese elettriche multiple. Il grado di protezione IP20 assicura la protezione contro l’ingresso di corpi solidi superiori a 12 mm, rendendolo indicato per installazioni interne protette da polveri grossolane e contatti accidentali, mentre l’involucro realizzato in tecnopolimero autoestinguente contribuisce all’aumento della sicurezza complessiva dell’impianto.

Dal punto di vista della durabilità, la vita meccanica supera i 100.000 cicli operativi e quella elettrica oltre i 10.000 cicli, valori indicativi che testimoniano la robustezza del dispositivo anche in presenza di frequenti manovre di apertura e chiusura dei circuiti. La dissipazione termica contenuta permette l’installazione ravvicinata con altri dispositivi modulari senza rischio di surriscaldamento anomalo. Il prodotto rispetta gli standard IEC/EN 61095 per dispositivi modulari da quadro, confermando la conformità alle normative vigenti e garantendo un elevato livello di affidabilità operativa.

Benefici utente

L’integrazione del contattore Chint NCH8-20.20/24 nei quadri elettrici porta benefici tangibili sia agli installatori professionisti sia agli utenti finali:

• Installazione semplificata: il formato da 1 modulo DIN permette una facile sistemazione anche in quadri molto compatti, ottimizzando lo spazio disponibile.
• Versatilità applicativa: la portata nominale fino a 20A consente il controllo di numerosi tipi di carichi, inclusi apparecchi illuminanti, motori elettrici monofase e prese multiple.
• Sicurezza operativa: la doppia configurazione dei poli normalmente aperti garantisce l’interruzione totale delle linee controllate durante le fasi di disconnessione, riducendo i rischi di cortocircuito o danneggiamenti accidentali ai dispositivi collegati.
• Lunga durata: le caratteristiche costruttive assicurano una resistenza elevata a cicli intensivi d’uso, limitando le esigenze manutentive e assicurando continuità operativa nel tempo.
• Compatibilità universale: grazie al supporto sia delle frequenze a 50 Hz che a 60 Hz, il contattore può essere utilizzato senza problemi in diversi Paesi e tipologie d’impianto.
• Semplicità gestionale: i terminali facilmente accessibili agevolano le connessioni elettriche durante la fase d’installazione e le eventuali ispezioni periodiche.
• Sostenibilità: il tecnopolimero autoestinguente impiegato per l’involucro contribuisce alla sicurezza ambientale riducendo i rischi in caso d’incendio.

Tutti questi vantaggi si traducono in minori tempi d’intervento, maggiore affidabilità dell’impianto elettrico e sicurezza superiore per persone e apparecchiature collegate.

Casi d’uso

L’utilizzo del contattore Chint NCH8-20.20/24 è estremamente vario grazie alla sua configurazione tecnica flessibile. Ecco alcuni scenari applicativi tipici:

• Impianti residenziali: automazione dell’illuminazione condominiale, controllo centralizzato delle prese nelle abitazioni moderne o gestione remota dei carichi tramite sistemi domotici integrati.
• Ambito industriale: attivazione automatica o programmata di motori ausiliari, pompe idrauliche o ventilatori; commutazione temporizzata di macchinari industriali o linee produttive secondarie; isolamento sezioni d’impianto durante interventi manutentivi.
• Tecnologie terziarie: controllo dei sistemi HVAC negli uffici tramite quadri elettrici centralizzati; gestione delle utenze comuni negli edifici pubblici; temporizzazione delle linee luci nei corridoi o negli spazi comuni degli hotel o dei centri commerciali.
• Sistemi fotovoltaici ed energetici: separazione automatica delle sezioni dell’impianto durante manutenzioni ordinarie o straordinarie; gestione sicura della distribuzione energetica nei quadri secondari degli impianti rinnovabili.
• Sistemi smart home: integrazione nei sistemi intelligenti per abilitare accensioni programmabili o telecomandate tramite controller centralizzati o assistenti vocali domestici.

L’impiego in questi contesti contribuisce ad aumentare l’efficienza energetica dell’edificio e ad abbattere i tempi necessari per la gestione manuale dei circuiti elettrici tradizionali. Il risultato è una maggiore ottimizzazione dei consumi e una sensibile riduzione dei rischi operativi associati a manovre manuali ripetitive.

Specifiche tecniche

FAQ - Domande frequenti sul prodotto

• D: Questo contattore può essere installato all’esterno?
  R: No, è progettato esclusivamente per ambienti interni protetti, grazie al grado IP20 che protegge solo da corpi solidi superiori a 12 mm ma non dall’umidità o dagli agenti atmosferici esterni.
• D: È utilizzabile per comandare motori?
  R: Sì, può gestire motori monofase purché rientrino nel limite della corrente nominale dichiarata (20A), risultando ideale anche per piccoli carichi induttivi come pompe o ventilatori domestici e industriali.
• D: Il prodotto supporta l’integrazione nei sistemi domotici?
  R: Sì, è compatibile con sistemi domotici cablati tradizionali; può essere utilizzato come attuatore per la gestione remota dei carichi attraverso moduli smart home o PLC dedicati.
• D: Qual è il principale vantaggio del montaggio su guida DIN?
  R: L’aggancio su guida DIN consente una rapida installazione e sostituzione all’interno dei quadri standardizzati senza necessità di viti aggiuntive né attrezzi specializzati particolari.
• D: È richiesta manutenzione periodica?
  R: Non sono previsti interventi manutentivi ordinari se non saltuarie verifiche visive sui serraggi dei morsetti e sull’integrità dell’involucro plastico isolante durante le normali ispezioni dell’impianto.
• D: Sono disponibili accessori dedicati?
  R: Sì, sono previsti accessori opzionali come coperture supplementari antipolvere o set di etichette identificative utilissime nell’organizzazione precisa dei quadri elettrici complessi.
• D: Si può utilizzare su reti con frequenza diversa da 50 Hz?
  R: Certamente sì. Il dispositivo opera indifferentemente su reti a 50 Hz oppure 60 Hz senza alcun adeguamento tecnico necessario da parte dell’installatore.
• D: Qual è la temperatura ambiente consigliata per un funzionamento ottimale?
  R: Per garantire massima affidabilità si consiglia un utilizzo tra -5°C e +40°C; oltre tali limiti è raccomandata una verifica delle specifiche fornite dal produttore rispetto all’applicazione reale prevista.
• D: Il prodotto soddisfa le normative europee?
  R: Sì, il dispositivo rispetta gli standard IEC/EN 61095 relativi ai dispositivi modulari da quadro destinati al controllo automatico dei carichi elettrici civili ed industriali secondo le direttive europee in vigore.
• D: L’installazione deve essere eseguita da personale qualificato?
  R: Si raccomanda vivamente che tutte le fasi d’installazione vengano effettuate da operatori esperti e certificati così da assicurare sicurezza ed efficienza duratura dell’impianto controllato dal contattore modulare Chint NCH8-20.20/24.
