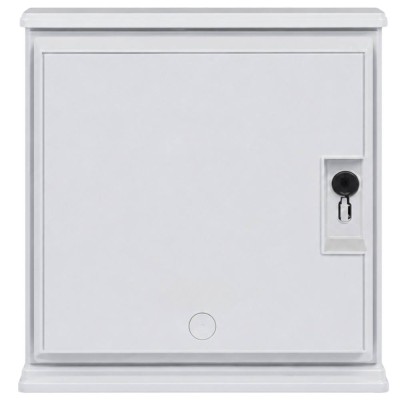

Armadio In Vetroresina DKC Conchiglia CV4M Per Dispositivi Elettrici

Armadio in vetroresina DKC Conchiglia CV4M/0-WLP: soluzione tecnica avanzata per quadri elettrici e apparecchiature BT

Panoramica tecnica

L’armadio DKC Conchiglia CV4M/0-WLP, identificato con codice 073700916, rappresenta una soluzione di contenimento progettata per la massima protezione di quadri elettrici e dispositivi di distribuzione a bassa tensione. Costruito interamente in SMC (Sheet Moulding Compound), una vetroresina stampata ad alte prestazioni, questo armadio garantisce robustezza strutturale, isolamento elettrico e notevole resistenza agli agenti atmosferici e chimici. La struttura monoblocco assicura una perfetta uniformità ed evita punti deboli soggetti a infiltrazioni o deterioramento.

Il prodotto si distingue per il suo design compatto e per la facilità di integrazione sia in installazioni nuove sia in interventi di sostituzione su quadri già esistenti. La porta frontale è incernierata lateralmente e dotata di chiusura cremonese a tre punti, azionabile tramite maniglia a scomparsa: questa soluzione permette una distribuzione omogenea della pressione sui bordi della porta, riducendo il rischio di ingressi d’acqua o polveri sottili. L’armadio non include la serratura nella dotazione standard, ma presenta una predisposizione specifica per l’inserimento rapido dei sistemi di chiusura delle serie SCS-SCM, permettendo così all’utente di scegliere il livello di sicurezza più adatto alle proprie esigenze.

Tutte le componenti metalliche esterne sono realizzate in acciaio inox oppure in acciaio tropicalizzato con verniciatura grigia per offrire elevata resistenza alla corrosione. Il colore neutro grigio RAL 7040 facilita l’inserimento estetico dell’armadio sia in contesti urbani che industriali, senza interferire con l’armonia visiva dell’ambiente circostante. Il materiale SMC impiegato non solo offre ottime prestazioni meccaniche ma garantisce anche un isolamento efficace dalle dispersioni elettriche, minimizzando i rischi di corto circuito accidentale.

Le dimensioni esterne pari a 714 x 660 x 271 mm rendono questo armadio versatile e facilmente posizionabile anche in spazi limitati o su supporti già predisposti. Il vano interno singolo consente l’alloggiamento ordinato di centraline, moduli elettronici o altri dispositivi tecnici senza compromettere la sicurezza operativa.

Benefici utente

• Resistenza meccanica superiore: grazie alla costruzione in SMC, il prodotto vanta una resistenza agli urti conforme alla classe IK10 (CEI EN 62262), supportando impatti fino a 20 Joule. Questo lo rende ideale per ambienti soggetti a sollecitazioni o colpi accidentali.
• Protezione ambientale avanzata: il grado IP44 (CEI EN 60529) assicura protezione completa contro corpi solidi superiori a 1 mm e spruzzi d’acqua provenienti da tutte le direzioni. L’armadio può essere installato sia all’esterno che all’interno senza preoccupazioni per polveri, umidità o agenti atmosferici.
• Sicurezza elettrica garantita: la vetroresina stampata isola completamente le apparecchiature interne dai rischi connessi a dispersione elettrica o corto circuito. L’assenza di parti metalliche a contatto diretto con l’interno contribuisce ulteriormente alla sicurezza degli operatori e dei dispositivi installati.
• Sicurezza configurabile: la predisposizione per serrature opzionali consente di incrementare il livello di protezione fisica adattandolo alle esigenze del sito d’installazione, garantendo flessibilità nella gestione degli accessi.
• Lunga durata e minima manutenzione: i materiali utilizzati offrono elevata resistenza all’invecchiamento, agli sbalzi termici e all’esposizione ad agenti chimici aggressivi. La superficie della vetroresina riduce notevolmente l’accumulo di polveri ed è facilmente lavabile con acqua dolce e detergenti non abrasivi.
• Semplicità d’installazione: il peso contenuto del materiale composito e la forma compatta permettono un montaggio agevole anche in condizioni logistiche complesse o su supporti esistenti.
• Versatilità applicativa: la struttura interna consente il fissaggio semplice di guide DIN, pannelli modulari e accessori tecnici compatibili con la serie CV4M, aumentando la personalizzazione dell’impianto secondo necessità operative specifiche.

Casi d’uso

L’armadio DKC Conchiglia CV4M/0-WLP trova un impiego ottimale nelle seguenti applicazioni principali:

• Quadri elettrici BT: soluzione ideale per contenere centraline di distribuzione dell’energia in ambiti stradali, urbani o industriali dove è richiesta protezione da urti e condizioni meteorologiche variabili.
• Infrastrutture pubbliche e private: utilizzato come contenitore per dispositivi di comando, controllo o monitoraggio negli impianti tecnologici dislocati su reti stradali, ferroviarie o aree pubbliche ad alta frequentazione.
• Ambienti umidi o polverosi: idoneo all’installazione presso fontane pubbliche, zone portuali, impianti industriali esterni oppure aree caratterizzate da polverosità elevata grazie al grado IP44.
• Siti esposti a urti accidentali: raccomandato per zone soggette a traffico veicolare leggero o passaggio frequente dove può essere necessario difendere le apparecchiature interne da colpi improvvisi.
• Aree industriali e stabilimenti produttivi: protegge efficacemente dispositivi sensibili all’interno di capannoni, reparti produttivi o magazzini che richiedano sicurezza fisica e accesso controllato agli impianti elettrici.
• Sostituzione di quadri preesistenti: grazie alle dimensioni standard e alla colorazione neutra si integra agevolmente anche in progetti di revamping senza necessità di interventi invasivi sulle infrastrutture esistenti.

L’adattabilità dell’armadio ne consente inoltre l’utilizzo in applicazioni specialistiche come cabine secondarie BT, sistemi antincendio con centraline elettroniche dedicate oppure come punto d’alloggio per sensori ambientali ed equipaggiamenti per reti intelligenti (smart grid).

Specifiche tecniche

FAQ - Domande frequenti sull’armadio DKC Conchiglia CV4M/0-WLP

• Dove può essere installato l’armadio? L'installazione è possibile sia all'esterno che all'interno grazie al grado IP44 che protegge da polvere sottile e spruzzi d'acqua. Si rivela particolarmente adatto a utilizzi su strada, aree pubbliche oppure siti industriali esposti agli agenti atmosferici.
• L’armadio viene fornito già completo di serratura? No, nella versione base la serratura non è inclusa ma vi è una predisposizione apposita per il montaggio delle serrature delle serie SCS-SCM secondo le esigenze del cliente.
• Cosa significa resistenza agli urti IK10? La classe IK10 indica che l’armadio può sopportare impatti fino a 20 Joule: ciò equivale alla caduta accidentale di attrezzi manuali o ad urti generati da manovre nei pressi dell’apparecchiatura installata.
• L’armadio offre protezione contro le scariche elettriche? Assolutamente sì: grazie alla struttura completamente isolante in SMC vengono evitati rischi dovuti a dispersione elettrica o cortocircuito accidentale salvaguardando operatori ed equipaggiamenti BT interni.
• Può essere verniciato ulteriormente? L'armadio viene fornito già verniciato grigio RAL 7040 resistente agli agenti atmosferici. Ulteriori trattamenti superficiali sono generalmente sconsigliati poiché potrebbero modificare le prestazioni tecniche della vetroresina composita.
• È possibile montare accessori interni? Sì, la struttura prevede fissaggi semplici per guide DIN standard, pannelli modulari ed altri accessori tecnici della gamma DKC Conchiglia CV4M che consentono una personalizzazione dell’impianto secondo le necessità operative specifiche.
• A quali normative risponde? L'armadio rispetta tutti i requisiti previsti dalla norma CEI EN 62208 relativa agli involucri vuoti destinati ad apparecchiature BT ed è testato secondo CEI EN 60529 (grado IP44) oltre che CEI EN 62262 (grado IK10).
• C’è bisogno di manutenzione particolare? La manutenzione ordinaria prevede solo la pulizia periodica della superficie esterna usando acqua dolce e detergenti non abrasivi. Non sono necessari trattamenti protettivi aggiuntivi né interventi complessi nel tempo.
• È indicato anche per ambienti salini? Sì: grazie alle parti metalliche realizzate in acciaio inox/tropicalizzato il prodotto mantiene performance elevate anche se installato vicino al mare o in aree soggette occasionalmente a nebbie saline.
• Può ospitare dispositivi elettronici delicati? Sì: il grado IP44 associato alla resistenza meccanica IK10 offre un ambiente protetto contro polveri sottilissime spruzzi d’acqua ed eventualità di urti preservando l’integrità dei dispositivi elettronici sensibili posizionati al suo interno.
•
