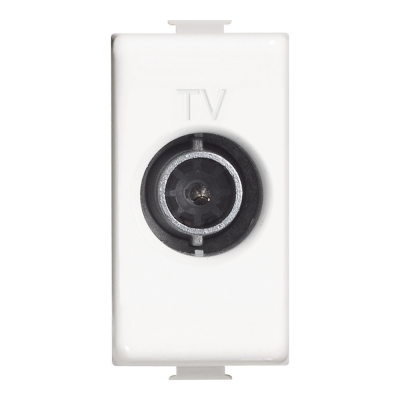

BTicino AM5202D Presa Coassiale Tv Diretta Matix Avorio Per Impianti di antenna monoutenza

Presa coassiale diretta BTicino Matix AM5202D per antenne TV e sistemi SAT centralizzati

Panoramica tecnica

La presa coassiale BTicino Matix AM5202D è una soluzione progettata per soddisfare le moderne esigenze di distribuzione del segnale in impianti TV e SAT, sia in ambito residenziale che professionale. Grazie al suo design a 1 modulo, si integra perfettamente nei supporti della serie Matix, consentendo un’installazione agevole anche in spazi limitati. Il connettore maschio standard IEC (Ø 9,5 mm) garantisce la compatibilità con la maggior parte dei cavi coassiali utilizzati negli impianti domestici e centralizzati. La struttura interna prevede morsetti schermati dotati di viti imperdibili: questa caratteristica offre una connessione stabile e sicura nel tempo, riducendo drasticamente la possibilità di errori o interruzioni dovute a collegamenti non corretti o a smarrimento delle viti durante il montaggio.

Il prodotto è realizzato con materiali selezionati per garantire massima affidabilità: la parte frontale è in zama, una lega metallica che assicura rigidità meccanica, mentre l’involucro è in ABS rinforzato, privo di alogeni e resistente ai raggi UV. La capacità di supportare bande TV (5–68 MHz / 120–862 MHz), FM (87,5–108 MHz) e SAT (950–2400 MHz) permette un utilizzo versatile sia per la ricezione terrestre che satellitare. L’impedenza nominale di 75 Ω assicura la corretta trasmissione del segnale senza perdite significative. La presa consente inoltre il passaggio di corrente, rendendola idonea all’uso in impianti telealimentati dove sia necessario alimentare dispositivi downstream come amplificatori da palo o multiswitch.

La protezione IP20D tutela contro l’ingresso di corpi solidi superiori a 12 mm, mentre la resistenza agli urti IK04 aggiunge un ulteriore livello di sicurezza per ambienti soggetti a piccoli impatti accidentali. L’azione autoestinguente del materiale (650 °C per 30 s) e l’assenza di emissione di gas tossici in caso di incendio (halogen free) rappresentano ulteriori garanzie per la sicurezza degli ambienti interni, sia domestici sia professionali. La colorazione avorio della finitura frontale si abbina perfettamente agli altri componenti della serie Matix, favorendo l’armonia estetica degli ambienti.

Benefici utente

L’adozione della presa coassiale BTicino Matix AM5202D offre molteplici vantaggi pratici e funzionali sia agli installatori che agli utenti finali. La presenza dei morsetti schermati con viti imperdibili semplifica notevolmente le operazioni di cablaggio: ogni collegamento risulta sicuro e protetto dalle interferenze elettromagnetiche, garantendo una qualità costante del segnale nel tempo. Questa soluzione riduce i tempi di installazione e limita la possibilità di errori durante il montaggio.

• Installazione rapida: i morsetti schermati evitano smarrimenti delle viti e agevolano il fissaggio del cavo.
• Compatibilità estesa: supporto per impianti monoutenza, centralizzati e telealimentati; utilizzabile con segnali TV terrestri, radio FM e satellitari.
• Sicurezza migliorata: materiali halogen free riducono i rischi in caso d’incendio poiché non rilasciano fumi tossici; autoestinguenza certificata.
• Resistenza ambientale: l’involucro UV resistant mantiene proprietà meccaniche e colore anche se esposto alla luce solare indiretta.
• Integrazione estetica: la finitura avorio si armonizza con tutti gli elementi Matix presenti nell’ambiente.

L’utilizzo della presa permette inoltre la telealimentazione diretta dei dispositivi downstream senza necessità di soluzioni aggiuntive. Questo aspetto si traduce in una maggiore efficienza dell’impianto e nella possibilità di gestire facilmente configurazioni avanzate senza interventi strutturali complessi.

Casi d’uso

I possibili scenari applicativi della presa coassiale Matix AM5202D sono molteplici grazie alla sua versatilità costruttiva:

• Impianti residenziali singoli: ideale per case o appartamenti dove è richiesta una presa terminale affidabile per collegare direttamente televisori o decoder alle antenne terrestri o ai sistemi SAT.
• Sistemi condominiali centralizzati: ottimale per edifici plurifamiliari che necessitano della distribuzione del segnale a più utenze mantenendo alta qualità grazie ai morsetti schermati.
• Ambienti commerciali e uffici: consente l’installazione su postazioni multiple ove sia richiesta ricezione simultanea di segnali TV/FM/SAT senza perdita delle prestazioni.
• Impianti telealimentati: soluzione indispensabile quando serve fornire alimentazione a dispositivi downstream come amplificatori da palo o commutatori multiswitch integrando le funzioni in un solo punto presa.
• Ammodernamento impiantistico: consigliata in caso di ristrutturazioni edilizie per sostituire prese obsolete migliorando lo standard qualitativo della trasmissione del segnale senza modificare la struttura dell’impianto esistente.

Specifiche tecniche

FAQ – Domande frequenti sulla presa coassiale BTicino Matix AM5202D

• A quali impianti è destinata questa presa? La presa è studiata per rispondere alle esigenze sia degli impianti monoutente che centralizzati ed è adatta anche alle configurazioni telealimentate oltre che ai sistemi satellitari.
• Sopporta il passaggio di corrente? Sì, consente il passaggio diretto della corrente necessaria all’alimentazione dei dispositivi installati a valle come amplificatori da palo o commutatori multiswitch.
• I morsetti sono facilmente accessibili? Assolutamente: i morsetti schermati con viti imperdibili sono progettati per semplificare il montaggio ed evitare smarrimenti durante l’installazione mantenendo sempre un collegamento stabile.
• L’aspetto della presa si abbina agli altri componenti Matix? Sì: la finitura avorio è stata sviluppata appositamente per essere coerente con gli altri dispositivi della stessa serie civile BTicino Matix offrendo uniformità estetica all’ambiente.
• C’è protezione contro danni accidentali? Il grado IP20D protegge dalla penetrazione di corpi solidi superiori a 12 mm mentre la resistenza IK04 garantisce robustezza contro piccoli urti tipici degli ambienti domestici o lavorativi.
• Può essere utilizzata anche in presenza di raggi solari? Sì: i materiali UV resistant permettono alla presa di mantenere intatte le proprie caratteristiche anche se installata in zone soggette a luce solare indiretta preservando colore e resistenza nel tempo.
• Cosa significa halogen free? Significa che i materiali non rilasciano gas tossici se sottoposti a combustione accidentale contribuendo così alla sicurezza degli spazi interni durante eventuali incendi.
• Può essere usata anche per segnali radio FM? Certamente: la presa è progettata per coprire anche la banda FM tra 87,5–108 MHz oltre alle bande TV terrestri e satellitari assicurando versatilità d’impiego.
• Cosa viene fornito nella confezione? La confezione include motore neutro e dove richiesto anche le mostrine frontali abbinate alla colorazione avorio della serie Matix permettendo una soluzione completa pronta all’installazione.
• L’installazione richiede strumenti particolari? No: sono sufficienti i normali utensili da elettricista per fissare saldamente i morsetti tramite le apposite viti rendendo l’intervento semplice anche per operatori non specializzati.
