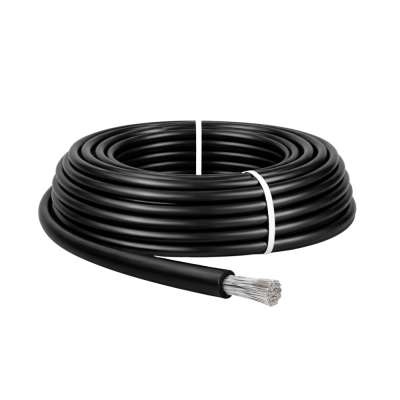

Cavo Solare Unipolare Nero EN 50618 sezione 6 mm² in Matassa per Impianti Fotovoltaico
Cavo Fotovoltaico Unipolare LS0H per Cablaggi DC in Matassa
- CONDUTTORE: Rame stagnato multifilare flessibile per cablaggi in corrente continua con stabilità elettrica nel tempo
- ISOLAMENTO: Mescola LS0H priva di alogeni per tensioni fino a 1,5 kV DC e basse emissioni di fumi
- GUAINA: Rivestimento in LS0H resistente agli agenti atmosferici e ai raggi UV per installazioni esterne
- TEMPERATURA: Campo di esercizio da -40 °C a +90 °C con corto circuito fino a 250 °C
- CONFORMITÀ: Conforme alla norma EN 50618 H1Z2Z2-K con classificazione CPR Eca
Cavo solare unipolare flessibile H1Z2Z2-K: soluzione avanzata per la realizzazione di impianti fotovoltaici sicuri ed efficienti
Panoramica tecnica
Il cavo solare unipolare da 6 mm², conforme agli standard EN 50618 e identificato con la designazione H1Z2Z2-K, è sviluppato per rispondere in modo specifico alle esigenze dei moderni impianti fotovoltaici, sia di tipo residenziale che industriale. La sua struttura interna prevede un conduttore in rame stagnato multifilare di classe 5, secondo EN 60228, che assicura elevata flessibilità e prestazioni elettriche costanti. Questo tipo di conduttore è particolarmente indicato per applicazioni che richiedono posa facilitata in canalizzazioni complesse, raggi di curvatura ridotti e resistenza a vibrazioni o movimenti strutturali.
L’isolamento in mescola reticolata LS0H (Low Smoke Zero Halogen) garantisce l’assenza totale di alogeni, conferendo al cavo una maggiore sicurezza in caso di incendio grazie alla bassa emissione di fumi tossici e corrosivi. La guaina esterna nera, anch’essa realizzata in LS0H, protegge il cavo da raggi UV, ozono e agenti chimici presenti nell’ambiente esterno. Il prodotto è idoneo per posa fissa su tetti, strutture metalliche e in campo aperto, mantenendo le sue caratteristiche anche dopo prolungate esposizioni a condizioni climatiche avverse come sbalzi termici o umidità elevata.
Dal punto di vista elettrico, il cavo supporta una tensione nominale fino a 1 kV in corrente alternata e 1,5 kV in corrente continua, rendendolo compatibile con i principali sistemi di generazione fotovoltaica. Il campo di temperatura operativa va da -40 °C a +90 °C in esercizio continuo, mentre la temperatura massima ammissibile durante i cortocircuiti raggiunge i 250 °C. Il diametro esterno ridotto e il raggio minimo di curvatura pari a cinque volte il diametro ne facilitano ulteriormente la posa anche in spazi limitati.
Benefici utente
L’utilizzo del cavo solare unipolare H1Z2Z2-K da 6 mm² offre molteplici vantaggi agli installatori e ai gestori di impianti fotovoltaici:
- Affidabilità nel tempo: Grazie ai materiali impiegati e alla progettazione secondo standard europei rigorosi, il cavo mantiene inalterate le prestazioni elettriche e meccaniche per tutta la sua durata operativa.
- Sicurezza avanzata: L’isolamento LS0H riduce drasticamente il rischio di danni a persone e attrezzature in caso di incendio o corto circuito, minimizzando la produzione di fumi nocivi.
- Installazione semplificata: La flessibilità del conduttore multifilare agevola la posa anche su percorsi articolati o all’interno di quadri elettrici compatti, ottimizzando i tempi di lavoro.
- Versatilità d’impiego: Adatto sia per ambienti interni che esterni grazie all’elevata resistenza agli agenti atmosferici e alla stabilità dimensionale nelle diverse condizioni climatiche.
- Uniformità delle prestazioni: Indipendentemente dal metraggio fornito (10 m, 25 m, 50 m, 100 m), ogni matassa garantisce identiche specifiche elettriche e costruttive.
Tutti questi elementi fanno del cavo una scelta ottimale per chi desidera garantire efficienza energetica, sicurezza e conformità normativa nel proprio impianto fotovoltaico. Inoltre, il ridotto rischio ambientale associato all’uso di materiali privi di alogeni rappresenta un ulteriore punto a favore nelle moderne installazioni sostenibili.
Casi d’uso
Il cavo solare unipolare H1Z2Z2-K trova applicazione in numerosi contesti legati agli impianti fotovoltaici:
- Connessioni tra moduli: Ideale per collegare i pannelli all’interno delle stringhe fotovoltaiche esposte ad agenti atmosferici come pioggia, vento e irraggiamento solare diretto.
- Cablaggio delle stringhe: Consente l’interconnessione tra le stringhe stesse verso cassette di giunzione o quadri di campo DC tramite canaline o passerelle portacavi.
- Collegamento agli inverter: Efficace nella trasmissione della corrente continua dai quadri DC verso gli inverter anche su distanze considerevoli senza perdita significativa delle prestazioni elettriche.
- Posa su tetti e coperture: Adatto sia a coperture residenziali che industriali o commerciali grazie alla resistenza ai raggi UV e all’ozono; mantiene l’integrità anche se sottoposto a variazioni termiche repentine.
- Sistemi installati a terra: Utilizzato nei grandi campi fotovoltaici dove i cablaggi sono soggetti a stress meccanici dovuti a supporti metallici o passaggi interrati protetti da cavidotti.
- Sistemi elettrici ausiliari: Perfetto anche per quadri DC dedicati a protezione/sezionamento dove sono richiesti conduttori flessibili con raggi di curvatura contenuti.
L’uniformità delle caratteristiche tra tutte le matasse disponibili assicura la possibilità di progettare sistemi scalabili senza dover verificare ogni volta compatibilità o differenze tecniche tra segmenti diversi del cablaggio.
Specifiche tecniche
| Voce | Dati |
|---|---|
| Tipo prodotto | Cavo solare unipolare flessibile |
| Norma applicabile | EN 50618 |
| Designazione normativa | H1Z2Z2-K |
| Sezione nominale | 1 × 6 mm² |
| Natura conduttore | Rame stagnato classe 5 (multifilare) |
| Isolamento interno | LS0H reticolato privo di alogeni |
| Guaina esterna | Nera LS0H resistente a UV/ozono/atmosfera esterna |
| Tensione nominale esercizio | 1 kV AC / 1,5 kV DC |
| Campo temperatura operativa | -40 °C / +90 °C (continuo) |
| Corto circuito temperatura max | 250 °C |
| Diametro esterno tipico | 6 mm circa |
| Spessore isolamento medio | 0,7 mm circa |
| Spessore guaina media | 0,8 mm circa |
| Bassa emissione fumi/gas tossici (LS0H) | Sì - conforme CPR Eca |
| Peso specifico matassa (variabile) | A seconda del metraggio fornito (10-100 m) |
| Lunghezze disponibili standard | Pretagliate: 10 m / 25 m / 50 m / 100 m |
| Tasso conducibilità (20°C) | <=3.39 Ω/km |
| Bassa resistenza ohmica unità lunghezza | Sì |
| Basso raggio curvatura posa fissa | ≥5 × diametro esterno |
| Categorie reazione fuoco | Eca – CPR – Low Smoke Zero Halogen |
| Sistema fornitura | Pretagliato in matassa |
FAQ – Domande frequenti sul cavo solare H1Z2Z2-K da 6 mm²
- D. Questo cavo supporta impianti fino a 1500 V DC? Sì, è progettato per tensioni nominali fino a 1,5 kV DC secondo EN 50618 ed è idoneo alle connessioni principali degli impianti fotovoltaici moderni tra moduli/stringhe/inverter.
- D. Le caratteristiche cambiano con la lunghezza della matassa? No: tutte le versioni mantengono le medesime specifiche tecniche; cambia soltanto il metraggio disponibile all’installazione.
- D. Il conduttore è rigido? No: viene realizzato con rame stagnato multifilare classe 5 che garantisce flessibilità superiore rispetto ai conduttori rigidi ed è perfetto per instradamenti complessi o quadri stretti.
- D. È adatto anche all’esterno? Sì: la guaina LS0H è progettata contro raggi UV/ozono/agenti atmosferici permettendo installazioni su tettoie, coperture esposte o campi aperti senza perdita prestazionale nel tempo.
- D. Qual è il raggio minimo consigliato durante la posa? In posa fissa si raccomanda almeno cinque volte il diametro esterno del cavo per non compromettere isolamento/guaina durante curve strette o cambi direzione improvvisi.
- D. Isolamento e guaina contengono alogeni? No: entrambi sono realizzati in LS0H quindi totalmente privi di alogeni e con emissione ridotta di fumi/gas tossici se sottoposti ad alte temperature/incendi accidentali.
- D. Il colore nero della guaina influisce sulle performance? No: è destinato esclusivamente all’identificazione visiva del polo negativo nei sistemi DC oppure come protezione aggiuntiva dai raggi UV. Non incide sulle proprietà elettriche/meccaniche del cavo stesso.
