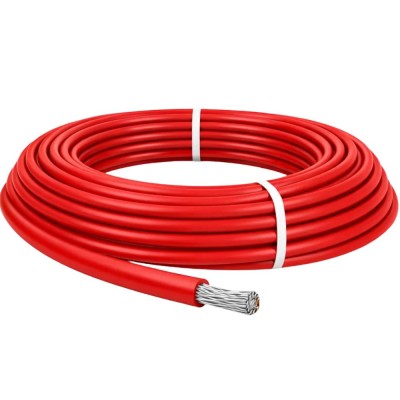

Cavo Solare Unipolare Rosso Flessibile per Impianti Fotovoltaici EN 50618 in Matassa sezione 6 mm²

Cavo solare unipolare H1Z2Z2-K per impianti fotovoltaici: soluzione flessibile, sicura e durevole

Panoramica tecnica

Il cavo solare unipolare H1Z2Z2-K da 6 mm² è una soluzione di cablaggio ideata per la realizzazione di collegamenti in corrente continua all’interno di impianti fotovoltaici residenziali, commerciali e industriali. Sviluppato secondo la normativa EN 50618, si distingue per la sua elevata affidabilità elettrica e la resistenza prolungata all’esposizione ad agenti esterni. Il conduttore è realizzato in rame stagnato multifilare classe 5 secondo EN 60228, che garantisce flessibilità superiore e protezione dall’ossidazione, riducendo i rischi di deterioramento prestazionale causato da umidità o agenti chimici.

L’isolamento e la guaina sono costituiti da mescola reticolata LS0H (Low Smoke Zero Halogen), priva di alogeni e a bassa emissione di fumi, contribuendo sia alla sicurezza in caso d’incendio sia alla conformità agli standard ambientali più restrittivi. Questo sistema di rivestimento è progettato per tensioni nominali fino a 1,5 kV in corrente continua (DC) e 1 kV in corrente alternata (AC), rispondendo alle esigenze degli impianti moderni. La guaina esterna, robusta e di colore rosso uniforme, assicura anche una notevole resistenza ai raggi ultravioletti, all’ozono, alle variazioni termiche e agli agenti atmosferici.

La struttura costruttiva permette al cavo di mantenere le stesse caratteristiche elettriche e meccaniche indipendentemente dalla lunghezza della matassa scelta, assicurando uniformità operativa. Le dimensioni contenute del diametro esterno facilitano la posa anche in canalizzazioni strette o percorsi articolati. Il prodotto è idoneo a operare in modo continuo da -40 °C a +90 °C e può sopportare temperature fino a 250 °C in caso di corto circuito per brevi periodi.

Grazie alla fornitura in matasse pretagliate di vari metraggio (ad esempio 10 m, 25 m, 50 m o 100 m), il cablaggio degli impianti può essere realizzato con precisione riducendo gli sprechi e ottimizzando i tempi d’installazione. L’identificazione visiva immediata tramite la colorazione rossa della guaina semplifica le operazioni di manutenzione e verifica delle stringhe DC.

Benefici utente

L’impiego del cavo solare H1Z2Z2-K da 6 mm² offre una vasta gamma di vantaggi per progettisti, installatori ed operatori degli impianti fotovoltaici. La scelta dei materiali e della struttura costruttiva permette di ottenere prestazioni affidabili nel tempo anche in condizioni ambientali gravose.

• Stabilità Elettrica: La presenza del conduttore multifilare in rame stagnato assicura un’eccellente conducibilità elettrica e riduce la resistenza interna del cavo. Questo si traduce in minori perdite di potenza durante il funzionamento prolungato dell’impianto.
• Adattabilità alla Posa: La flessibilità offerta dai trefoli sottili del conduttore rende agevole l’installazione su percorsi complessi, canaline, quadri elettrici e passerelle. Anche negli spazi ridotti o con raggi di curvatura contenuti il cavo mantiene integrità strutturale senza subire danni.
• Sicurezza dei Materiali: L’adozione della mescola LS0H per isolamento e guaina elimina il rilascio di gas tossici o corrosivi in caso d’incendio, tutelando persone ed apparecchiature sensibili presenti nei locali tecnici. La bassa emissione di fumi migliora la visibilità durante eventuali evacuazioni.
• Protezione Ambientale: Il rivestimento esterno protegge efficacemente il conduttore da raggi UV, ozono e pioggia acida. L’idoneità alla posa all’aperto consente applicazioni su tetti piani o inclinati, strutture metalliche ed estensioni a terra senza necessità di ulteriori protezioni.
• Affidabilità Termica: La capacità di operare tra -40 °C e +90 °C in esercizio continuativo garantisce stabilità prestazionale sia nelle regioni calde sia in quelle soggette a basse temperature. In situazioni critiche come il corto circuito il cavo può tollerare fino a 250 °C senza danno permanente.

L’uniformità delle caratteristiche costruttive tra tutte le varianti disponibili consente una progettazione modulare dell’impianto, agevolando la gestione del magazzino e semplificando le attività di assistenza tecnica nel tempo.

Casi d’uso

Il cavo solare unipolare H1Z2Z2-K si presta a molteplici applicazioni nei sistemi fotovoltaici grazie alla sua versatilità costruttiva e conformità normativa. È adatto sia per nuove installazioni sia per interventi di manutenzione o ampliamento su impianti esistenti.

• Interconnessione tra Moduli: Permette il cablaggio efficiente dei pannelli fotovoltaici all’interno delle stringhe con posa su supporti metallici esposti alle intemperie.
• Collegamenti verso Quadri di Campo: Consente la realizzazione delle linee DC tra le stringhe dei moduli, le cassette di giunzione e i quadri protettivi centralizzati anche attraverso canaline o tubazioni esterne.
• Connessione agli Inverter: È ideale per collegare i quadri DC agli inverter sia all’interno che all’esterno degli edifici grazie all’elevata capacità isolante e alla stabilità meccanica della guaina LS0H.
• Installazioni su Coperture: Idoneo per posa su tetti residenziali e industriali dove sono richieste elevate performance contro raggi UV, sbalzi termici ed eventi atmosferici improvvisi come grandine o neve.
• Impianti Fotovoltaici a Terra: Utilizzato nei campi solari installati su strutture metalliche o posati direttamente al suolo in canalizzazioni dedicate resistendo a variazioni climatiche intense.
• Cablaggi in Quadri DC: Trova impiego all’interno dei quadri distributivi DC dove sono necessari conduttori flessibili con raggi minimi di curvatura contenuti per garantire facilità d’inserimento nei morsetti e nelle protezioni modulari.

L’ampia adattabilità alle diverse condizioni operative lo rende una soluzione affidabile sia per impiantisti esperti che per installatori alle prime armi che necessitano di materiali sicuri ed efficienti.

Specifiche tecniche

FAQ – Domande frequenti sul cavo solare H1Z2Z2-K da 6 mm² rosso per impianti fotovoltaici

• D: Questo cavo supporta impieghi fino a 1500 V DC? R: Sì, è certificato EN 50618 ed è idoneo ai moderni sistemi fotovoltaici che prevedono tensione massima fino a 1500 V DC tra moduli/stringhe/quadri/inverter.
• D: Le diverse matasse cambiano prestazione elettrica? R: No, tutte le lunghezze disponibili presentano identiche caratteristiche costruttive ed elettrico-meccaniche; si differenziano esclusivamente nel metraggio fornito.
• D: Il conduttore è flessibile? R: Sì, il rame stagnato multifilare classe 5 garantisce elevata flessibilità strutturale facilitando la posa anche su percorsi complessi o con curve strette nelle canaline/quadri tecnici.
• D: È possibile installarlo direttamente all’esterno? R: Certamente! La guaina LS0H protegge efficacemente da UV/ozono/pioggia consentendo la posa fissa outdoor senza necessità di ulteriori rivestimenti protettivi supplementari.
• D: Qual è il raggio minimo consigliato durante l’installazione? R: Si raccomanda un raggio minimo pari almeno a cinque volte il diametro esterno del cavo per preservarne l’integrità durante curve e piegature.
• D: Il materiale è privo totalmente di alogeni? R: Sì! Isolamento/guaina sono realizzati in mescola reticolata LS0H senza presenza di alogeni né emissione gas corrosivi/fumi tossici durante combustione accidentale.
• D: Il colore rosso influisce sulle prestazioni? R: No! La colorazione serve solo all’identificazione visiva dei conduttori DC nella distribuzione interna agli impianti. Le performance restano coerenti con quanto previsto dalla normativa EN 50618 sezione nominale scelta.
• D: È adatto ad ambienti industriali umidi? R: Sì! Grazie alla protezione offerta dalla guaina LS0H resistente anche ad umidità elevata ed escursioni termiche tipiche delle installazioni industriali outdoor/indoor.
• D: Si può utilizzare anche nei quadri distribuzione DC? R: Assolutamente sì! Il cavo è progettato appositamente anche per l’impiego all’interno dei quadri tecnici dove servono raggi minimi curvatura contenuti ed elevati requisiti sicurezza materiale isolante/protettivo.
• D: Quanta corrente può trasportare? R: Può sopportare fino a circa 70 A in aria a temperatura ambiente standard (60°C), tenendo conto delle condizioni specifiche d’impiego dell’impianto FV progettato.
