Cavo Solare Unipolare Classe 5 Venduto al Metro per Impianti Fotovoltaici EN 50618

Cavo unipolare flessibile H1Z2Z2-K: soluzione avanzata per connessioni in impianti fotovoltaici

Panoramica tecnica

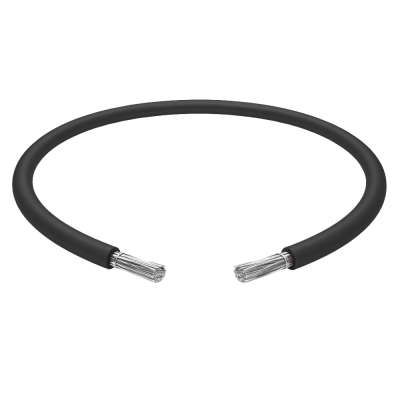

Il cavo solare unipolare H1Z2Z2-K, progettato specificamente per impianti fotovoltaici, rappresenta una soluzione all’avanguardia per la trasmissione di energia in corrente continua. Conforme alla norma EN 50618 e caratterizzato da una struttura robusta e flessibile, questo cavo impiega un conduttore in rame stagnato di classe 5 secondo EN 60228, costituito da fili sottili che assicurano un’elevata conducibilità elettrica e una resistenza superiore ai fenomeni di ossidazione. La scelta del rame stagnato favorisce la durabilità del cavo anche in ambienti ad alta umidità o soggetti a fenomeni corrosivi, tipici delle installazioni all’aperto.

L’isolamento e la guaina sono realizzati in mescola reticolata LS0H (Low Smoke Zero Halogen), esente da alogeni e progettata per limitare l’emissione di fumi e gas tossici in caso di incendio, riducendo così i rischi per la sicurezza di persone e infrastrutture. La composizione della guaina offre inoltre eccellente resistenza ai raggi ultravioletti, all’ozono, alla pioggia e alle escursioni termiche, garantendo prestazioni costanti anche dopo anni di esposizione agli agenti atmosferici.

Il cavo è idoneo a installazioni sia interne che esterne, con un ampio range di temperatura d’esercizio che va da -40 °C a +90 °C in posa fissa, mentre la temperatura massima raggiungibile durante un corto circuito arriva fino a 250 °C. La tensione nominale supportata è pari a 1 kV AC e 1,5 kV DC, valori che lo rendono ideale per il cablaggio delle stringhe fotovoltaiche e per il collegamento tra moduli solari e inverter. La vendita al metro consente di adattare la lunghezza del cavo alle esigenze specifiche dell’impianto senza sprechi o giunzioni superflue.

Grazie al suo diametro esterno contenuto (6,6 mm per la sezione 6 mm²), il cavo può essere facilmente instradato anche in canaline di dimensioni ridotte o all’interno di quadri elettrici compatti. La struttura flessibile agevola inoltre le operazioni di posa su percorsi complessi o con numerose curve, mantenendo sempre l’integrità meccanica ed elettrica del conduttore e dell’isolamento.

Benefici utente

L’impiego del cavo H1Z2Z2-K offre numerosi vantaggi sia agli installatori sia agli utilizzatori finali degli impianti fotovoltaici. Il principale beneficio è rappresentato dalla sicurezza: il materiale LS0H riduce l’emissione di fumi opachi e gas tossici durante eventuali incendi, facilitando le operazioni di evacuazione e limitando i danni a persone e apparecchiature sensibili.

• Conducibilità: Il conduttore in rame stagnato assicura una bassa resistenza elettrica specifica (3,39 Ω/km a 20 °C) che garantisce minime perdite lungo il percorso del cavo, contribuendo all’efficienza globale dell’impianto.
• Affidabilità: Grazie alla resistenza all’umidità e agli agenti corrosivi, il cavo mantiene le proprie prestazioni anche in condizioni ambientali critiche come coperture industriali esposte o campi fotovoltaici installati vicino al mare.
• Flessibilità: La struttura a fili sottili agevola la posa anche su raggi di curvatura ridotti (minimo 5 volte il diametro esterno), ideale per instradamenti tortuosi o spazi ristretti nei quadri DC.
• Sicurezza antincendio: L’assenza di alogeni previene la formazione di gas corrosivi che potrebbero compromettere quadri elettrici o dispositivi elettronici vicini durante un incendio.
• Versatilità: Il prodotto è disponibile con guaina nera o rossa per una chiara identificazione delle polarità senza influire sulle caratteristiche tecniche.

Tutti questi aspetti si traducono in minori costi di manutenzione e una maggiore affidabilità nel tempo dei sistemi fotovoltaici realizzati con questi cablaggi.

Casi d’uso

Il cavo solare H1Z2Z2-K trova applicazione in molteplici contesti legati alla realizzazione e manutenzione di impianti fotovoltaici:

• Collegamenti tra moduli: Realizzazione dei collegamenti tra i pannelli all’interno delle stringhe fotovoltaiche; il cavo può essere installato direttamente su strutture portapannelli esposte a irraggiamento solare diretto, pioggia o neve.
• Cablaggio stringhe: Interconnessione tra stringhe verso quadri DC tramite canaline elettriche o tubazioni; la flessibilità del cavo consente l’adattamento a qualsiasi percorso strutturale dell’impianto.
• Connessione inverter: Collegamento affidabile tra quadri DC e inverter anche su tratte lunghe o soggette a variazioni termiche significative durante l’arco della giornata.
• Sistemi su tetto: Installazione su coperture industriali o residenziali dove l’esposizione prolungata ai raggi UV richiede materiali altamente resistenti al degrado solare.
• Sistemi a terra: Cablaggio di campi fotovoltaici con posa sia in canalizzazione sia direttamente su supporti metallici; la resistenza meccanica della guaina protegge il conduttore dagli urti accidentali durante le operazioni di manutenzione del sito.
• Quadri DC: Utilizzo all’interno dei quadri elettrici dove sono richiesti conduttori flessibili per connessioni sicure tra dispositivi di protezione e distribuzione della corrente continua.

L’adattabilità alle diverse modalità d’installazione rende questo cavo uno standard nel settore delle energie rinnovabili, capace di rispondere sia alle esigenze degli impiantisti professionisti sia alle richieste dei progettisti più attenti alle normative europee sulla sicurezza degli impianti elettrici.

Specifiche tecniche

FAQ – Domande frequenti sul cavo H1Z2Z2-K per fotovoltaico

• D. Questo cavo è adatto a impianti fino a 1500 V DC? R. Sì: la sezione da 6 mm² è omologata secondo EN 50618 per tensioni nominali fino a 1,5 kV DC ed è idonea ai collegamenti tra moduli, stringhe ed inverter negli impianti fotovoltaici moderni.
• D. Qual è la portata massima della sezione da 6 mm²? R. In condizioni standard d’esercizio in aria libera (60 °C), la portata tipica è circa 70 A; questa può variare leggermente in base alle modalità effettive di posa ed alla dissipazione termica ambientale.
• D. Il conduttore è rigido o flessibile? R. Il conduttore è costituito da rame stagnato flessibile classe 5 (secondo EN 60228), quindi ideale per cablaggi con curve strette o instradamenti complessi nelle canaline degli impianti fotovoltaici.
• D. È resistente ai raggi UV e agli agenti atmosferici? R. Assolutamente sì: grazie alla guaina LS0H reticolata il cavo mantiene performance elevate anche dopo anni d’esposizione diretta a irraggiamento solare intenso, ozono ed escursioni termiche marcate tipiche degli ambienti esterni.
• D. Qual è il raggio minimo consigliato per le curve? R. In posa fissa il raggio minimo ammesso è pari a cinque volte il diametro esterno del cavo: ciò equivale a circa 33 mm per la versione da 6 mm².
• D. Il cavo è privo di alogeni? R. Sì: isolamento interno e guaina sono prodotti esclusivamente con materiali LS0H privi d’alogeni così da non emettere gas corrosivi nemmeno in caso d’incendio improvviso nell’impianto.
• D. Le varianti colore rosso/nero cambiano le prestazioni? R. No: il colore della guaina serve solo per identificazione visiva dei poli negli schemi elettrici; le caratteristiche meccaniche ed elettriche restano identiche nelle due versioni se conformi alla stessa normativa EN 50618.
• D. È adatto sia ad uso interno che esterno? R. Sì: grazie alle proprietà antincendio LS0H e alla resistenza agli agenti atmosferici il cavo può essere installato sia negli ambienti tecnici interni che all’esterno su tetti o strutture esposte direttamente al sole ed alle intemperie.
• D. Qual è lo spessore dell’isolamento? R. Lo spessore dell’isolante primario ammonta tipicamente a 0,7 mm mentre quello della guaina esterna raggiunge gli 0,8 mm così da offrire protezione completa contro urti accidentali ed abrasioni moderate durante la posa in opera.
• D. È conforme alle principali normative europee? R. Sì: tutte le versioni H1Z2Z2-K rispettano pienamente i requisiti previsti dalle norme EN 50618 ed EN 50575 (CPR) garantendo idoneità legale all’impiego nei moderni sistemi energetici europei basati su fonti rinnovabili come il solare fotovoltaico.
