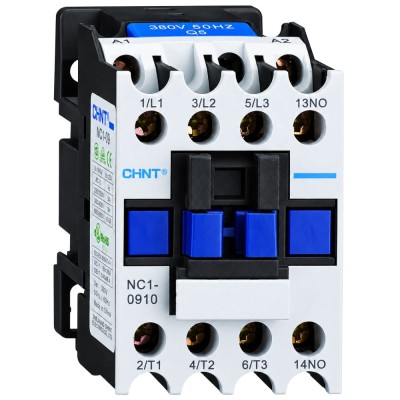

Contattore Chint Nc1 3 Poli 9A 24Vac Per Applicazioni Industriali

Contattore Chint NC1-09.10/24V: panoramica tecnica dettagliata, vantaggi, applicazioni e domande frequenti

Panoramica tecnica

Il contattore Chint NC1-09.10/24V si distingue come una soluzione tecnologicamente avanzata per la gestione e il controllo di circuiti elettrici in ambito industriale e civile. Progettato per garantire affidabilità operativa e sicurezza nelle applicazioni più esigenti, questo dispositivo fa parte della serie NC1 di Chint, nota per la robustezza e la facilità d’integrazione nei quadri elettrici. Grazie alla presenza di tre poli principali (3P), il contattore è idoneo al comando di carichi trifase o monofase con una corrente nominale (Ie) di 9A. L’alimentazione della bobina a 24Vac permette l’attivazione tramite circuiti di comando a bassa tensione, incrementando la sicurezza per l’operatore durante le fasi di installazione e manutenzione. La configurazione include anche un contatto ausiliario normalmente aperto (1NA), utile per implementare funzioni di segnalazione, interblocco o automazione all’interno dell’impianto.

La struttura compatta del dispositivo facilita il montaggio su guida DIN standard, rendendo semplice l’inserimento sia in nuovi impianti sia in progetti di ammodernamento dove occorre sostituire componenti obsoleti senza modifiche strutturali rilevanti. Il Chint NC1-09.10/24V è conforme alla normativa IEC/EN 60947-4-1, che definisce i criteri internazionali in materia di sicurezza, durabilità e prestazioni per i dispositivi elettromeccanici destinati al controllo dei motori elettrici. Il grado di protezione IP10 lo rende idoneo all’installazione esclusivamente in ambienti interni protetti da polveri e liquidi, come armadi elettrici industriali o quadri di distribuzione generale.

La presenza di un contatto ausiliario normalmente aperto espande notevolmente le possibilità applicative: può essere collegato a sistemi di segnalazione luminosa o acustica, oppure integrato con logiche PLC per la gestione automatica dei carichi elettrici. La costruzione meccanica assicura una lunga durata anche in presenza di cicli frequenti d’apertura e chiusura, rendendo il prodotto adatto a impieghi intensivi.

Benefici utente

L’utilizzo del contattore Chint NC1-09.10/24V porta diversi vantaggi pratici agli installatori e agli utenti finali:

• Sicurezza incrementata: L’alimentazione della bobina a 24Vac riduce significativamente i rischi per il personale addetto alla manutenzione e alle operazioni manuali sui circuiti elettrici, poiché limita l’esposizione a tensioni elevate.
• Affidabilità costante: I materiali costruttivi selezionati e la progettazione secondo gli standard IEC/EN 60947-4-1 assicurano prestazioni affidabili anche in condizioni gravose o cicli d’uso intensivi.
• Versatilità funzionale: Grazie ai tre poli principali è possibile comandare più circuiti contemporaneamente, sia trifase sia monofase, offrendo ampia flessibilità nelle applicazioni industriali e civili.
• Semplicità d’installazione: Il dispositivo è progettato per essere montato rapidamente su guida DIN standard; i morsetti ergonomici permettono un cablaggio veloce e sicuro anche negli spazi più ristretti.
• Integrazione automatica: Il contatto ausiliario 1NA facilita l’integrazione con sistemi domotici o logiche PLC, consentendo la gestione remota dei carichi o la realizzazione di funzioni accessorie come segnalazioni luminose, temporizzatori o interblocchi logici.
• Bassa manutenzione: La resistenza all’usura dei contatti interni riduce la necessità d’interventi periodici e garantisce una lunga vita operativa del componente.
• Compatibilità normativa: La certificazione secondo IEC/EN 60947-4-1 semplifica l’inserimento del prodotto negli impianti soggetti a verifiche tecniche o collaudi normativi.

Tutte queste caratteristiche rendono il contattore Chint NC1-09.10/24V una scelta ideale per chi cerca sicurezza, affidabilità e facilità d’integrazione negli impianti moderni.

Casi d’uso

Il contattore Chint NC1-09.10/24V trova applicazione in molteplici scenari tecnici dove è richiesta l’automazione, la protezione o il comando remoto dei carichi elettrici:

• Quadri elettrici industriali: Ideale per il controllo centralizzato dei motori trifase impiegati in pompe, ventilatori industriali, compressori d’aria e nastri trasportatori. Permette l’attivazione/disattivazione rapida dei carichi ad alta potenza tramite segnali remoti o logiche programmabili.
• Sistemi HVAC: Consente il comando sicuro ed efficiente delle unità di trattamento aria, gruppi frigoriferi industriali o climatizzatori centralizzati grazie alla possibilità d’integrare segnali provenienti da termostati o centraline domotiche.
• Automazione industriale: Utilizzato nei processi produttivi per gestire la sequenza automatica delle macchine sulle linee di montaggio; integra facilmente temporizzatori ed elementi logici tramite il contatto ausiliario.
• Pannelli fotovoltaici: Impiegato come elemento d’interfaccia tra inverter solari e rete elettrica; permette l’isolamento automatico delle stringhe fotovoltaiche in caso di anomalie o manutenzione programmata.
• Sistemi domotici civili: Può essere utilizzato nei quadri domestici per gestire da remoto l’illuminazione esterna/interna oppure automatizzare carichi specifici attraverso centraline domotiche avanzate.
• Sottostazioni elettriche locali: Garantisce la selettività tra diversi rami della distribuzione locale grazie alla possibilità di comando simultaneo su più circuiti separati.

L’elevata flessibilità lo rende idoneo sia per nuovi impianti che in progetti di revamping dove è necessario aggiornare rapidamente componentistica mantenendo elevati standard tecnologici.

Specifiche tecniche

FAQ – Domande frequenti sul prodotto

• A cosa serve un contattore trifase come il modello Chint NC1-09.10/24V?: Permette il comando remoto o automatico dei circuiti trifase in quadri industriali assicurando sicurezza ed efficienza anche con correnti elevate.
• Cosa significa la presenza del contatto ausiliario 1NA?: Il contatto normalmente aperto aggiuntivo consente funzioni accessorie come la segnalazione dello stato del circuito oppure l’attivazione/disattivazione di dispositivi secondari collegati al quadro principale.
• L’alimentazione della bobina a 24Vac offre vantaggi?: Sì; alimentare la bobina con una bassa tensione incrementa i livelli di sicurezza durante tutte le operazioni limitando i rischi legati a cortocircuiti accidentali o errori durante le fasi operative.
• Dove va installato questo tipo di contattore?: È concepito per essere montato su guida DIN all’interno di quadri elettrici protetti da polvere ed umidità secondo quanto previsto dal grado IP10; non è adatto ad ambienti esterni non protetti.
• Può essere integrato con sistemi domotici o PLC?: Sì; grazie ai morsetti dedicati ed al contatto ausiliario può essere facilmente integrato in architetture automatiche basate su PLC o centraline domotiche consentendo la gestione remota dei carichi elettrici controllati dal quadro principale.
• Cosa garantisce la conformità IEC/EN 60947-4-1?: La conformità assicura che il prodotto rispetti i requisiti europei relativi a sicurezza elettrica, durata meccanica ed affidabilità anche nelle applicazioni industriali più impegnative.
• L’installazione richiede competenze particolari?: È sempre raccomandato che l’installazione venga eseguita da personale qualificato nel rispetto delle normative vigenti sugli impianti elettrici industriali e civili.
• È adatto anche ad ambienti esterni?: No; il grado IP10 consente l’utilizzo esclusivamente all’interno di quadri protetti senza esposizione diretta ad agenti atmosferici o polverosi che potrebbero compromettere le prestazioni del componente.
• Può essere utilizzato per comandare carichi monofase?: Sì; è possibile utilizzare uno solo dei tre poli principali oppure cablare più fasi secondo le esigenze specifiche dell’impianto rendendolo estremamente flessibile anche nei piccoli quadri civili.
• È possibile sostituirlo facilmente ad altri modelli della stessa serie?: Sì; la serie NC1 garantisce compatibilità dimensionale e funzionale tra i vari modelli facilitando interventi rapidi negli impianti esistenti senza necessità di modifiche strutturali importanti.
