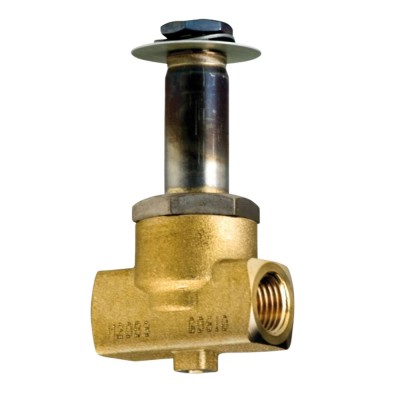

Valvola A Solenoide 2 Vie Nc In Ottone 5 Mm Per Impianti Fluidi

Panoramica tecnica

La valvola a solenoide Fantini Cosmi M20D5 rappresenta una soluzione avanzata per la gestione automatizzata di fluidi in molteplici contesti applicativi. Il design a 2 vie normalmente chiusa (NC) prevede che il passaggio del fluido sia bloccato in assenza di alimentazione elettrica, garantendo massima sicurezza in fase di riposo. Solo quando la bobina viene alimentata, l’otturatore si solleva istantaneamente grazie all’azione diretta, permettendo così il passaggio controllato del fluido. Questa caratteristica rende la M20D5 adatta a impianti che richiedono reattività, affidabilità e controllo preciso dei flussi.

Il corpo principale è realizzato in ottone stampato, un materiale scelto per la sua elevata resistenza meccanica e chimica nei confronti di acqua, aria e gas inerti. Le componenti interne sono in acciaio inox, assicurando resistenza alla corrosione e lunga durata anche sotto sollecitazioni ripetute. Le guarnizioni in Viton sono specificamente selezionate per offrire resistenza chimica e termica superiore rispetto ai materiali tradizionali: queste garantiscono una tenuta efficace anche con fluidi tecnici e temperature elevate.

La valvola è progettata per funzionare in un ampio intervallo di temperatura dei fluidi, da –10°C a +140°C. Questo permette di installarla sia su impianti civili sia industriali senza limitazioni dovute al range termico. La pressione massima differenziale supportata è di 6 bar, rendendo l’M20D5 idonea per sistemi a media pressione. Il collaudo a 25 bar secondo normativa DIN 2401 assicura la robustezza strutturale e la capacità della valvola di lavorare in condizioni critiche senza cedimenti.

Dal punto di vista idraulico, il passaggio utile da 5 mm e la portata Kv pari a 0,612 m³/h consentono l’implementazione della valvola su linee di media portata dove è essenziale mantenere precisione nel dosaggio e nella regolazione del fluido. Il raccordo filettato femmina G 1/2 favorisce la compatibilità con le tubazioni più comuni impiegate negli impianti idraulici e pneumatici, semplificando notevolmente le operazioni di montaggio e integrazione nei sistemi esistenti.

Benefici utente

L’utilizzo della valvola M20D5 offre vantaggi tangibili agli operatori e ai progettisti di impianti. In primo luogo, l’affidabilità operativa è garantita dai materiali impiegati: l’ottone offre stabilità meccanica prolungata mentre l’acciaio inox protegge dall’usura da corrosione. Questo si traduce in minori interventi manutentivi durante il ciclo vita del componente.

• RISPOSTA RAPIDA: L’azione diretta della bobina consente un’apertura immediata dell’otturatore quando richiesto dal sistema di controllo, favorendo processi dinamici e precisi.
• TENUTA E SICUREZZA: Le guarnizioni in Viton sono pensate per mantenere prestazioni elevate anche con sostanze aggressive o temperature estreme. La valvola resta perfettamente sigillata durante i cicli operativi previsti.
• INSTALLAZIONE VERSATILE: Grazie all’attacco G 1/2 standardizzato e al design compatto, il montaggio avviene rapidamente senza necessità di adattatori speciali o modifiche alle linee esistenti.
• BASSA MANUTENZIONE: La scelta dei materiali riduce drasticamente l’usura delle parti soggette a movimento o contatto con il fluido, riducendo i fermi impianto dovuti alla manutenzione ordinaria.

L’adattabilità della M20D5 a diversi tipi di fluidi ne fa una soluzione trasversale: può essere impiegata con acqua potabile o tecnica, aria compressa filtrata o gas non aggressivi compatibili con le leghe di rame e Viton.

Casi d’uso

Grazie alle sue caratteristiche costruttive ed alle prestazioni tecniche, la Fantini Cosmi M20D5 trova applicazione in diversi ambiti industriali e civili. Tra i principali contesti d’impiego figurano:

• Impianti idrici civili e industriali: Regolazione del flusso d’acqua in circuiti domestici o produttivi dove occorre mantenere pressione costante o isolare singole sezioni dell’impianto.
• Sistemi pneumatici: Gestione dell’aria compressa all’interno di circuiti che richiedono velocità d’intervento ed elevata affidabilità nelle aperture/chiusure ripetute.
• Impianti termotecnici: Controllo del passaggio di fluidi caldi o freddi (acqua termovettore) nelle reti HVAC (riscaldamento/condizionamento), sfruttando la resistenza alle alte temperature.
• Macchinari automatici industriali: Attuazione rapida nelle linee automatizzate dove i cicli sono frequenti e servono dispositivi resistenti all’usura meccanica.
• Sistemi di dosaggio: Applicazioni dove occorre regolare con precisione piccole portate, come nella miscelazione o nel riempimento controllato di serbatoi o recipienti.

L’affidabilità della M20D5 riduce il rischio di fermo macchina nei processi produttivi critici ed è apprezzata laddove sono necessari tempi rapidi di risposta abbinati a durabilità dei componenti.

Specifiche tecniche

FAQ - Domande frequenti sulla M20D5

• D: Come funziona la valvola M20D5?
  L’otturatore resta chiuso fino all’alimentazione elettrica della bobina; con il comando elettrico si apre istantaneamente permettendo il passaggio del fluido selezionato.
• D: Quali fluidi può gestire?
  Può essere utilizzata con acqua potabile o tecnica, aria compressa filtrata, gas non aggressivi compatibili con ottone/rame e Viton; non adatta a fluidi corrosivi o contaminati da particelle solide.
• D: Qual è il range termico operativo?
  Sopporta fluidi tra –10°C e +140°C; ciò consente installazioni su reti idriche calde/fredde o su impiantistica tecnica specializzata.
• D: È utilizzabile su circuiti ad alta pressione?
  Lavorando fino a pressioni differenziali massime di 6 bar ed essendo collaudata fino a 25 bar strutturali, si rivela idonea alla maggior parte degli impieghi medi industriali e civili; non va usata su linee oltre questi valori.
• D: La manutenzione richiede intervento frequente?
  No; grazie alla qualità dei materiali impiegati la manutenzione ordinaria è ridotta al minimo indispensabile secondo le buone pratiche impiantistiche.
• D: Come si collega al sistema?
  L’attacco filettato G 1/2 standard permette collegamento semplice alle tubazioni più diffuse; la bobina viene fornita separatamente per consentire scelta fra diverse tensioni disponibili secondo necessità applicativa (serie IM2/IM22).
