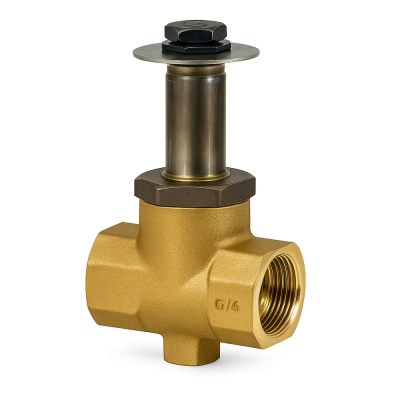

Valvola A Solenoide M20E7 In Ottone Per Controllo Fluido Professionale

Valvola a solenoide m20e7: soluzione tecnica per la gestione avanzata dei fluidi in impianti professionali

Panoramica tecnica

La valvola a solenoide Fantini Cosmi M20E7 è un componente ingegnerizzato per offrire precisione, sicurezza ed efficienza nella regolazione di fluidi in una vasta gamma di applicazioni industriali e civili. La configurazione a 2 vie normalmente chiusa garantisce la chiusura totale del passaggio in assenza di corrente, eliminando rischi di fuoriuscite indesiderate e aumentando la sicurezza degli impianti. Quando la bobina viene alimentata, la valvola si apre istantaneamente grazie al principio dell’azione diretta, favorendo così una risposta rapidissima e senza ritardi meccanici.

Il corpo principale è realizzato in ottone stampato, materiale scelto per la sua resistenza meccanica e alla corrosione, fondamentale per l’utilizzo in ambienti gravosi o in presenza di fluidi tecnici. Le parti interne sono realizzate in acciaio inox, conferendo robustezza aggiuntiva e una maggiore durata nel tempo anche sotto sollecitazioni termiche o chimiche. Le guarnizioni in Viton assicurano una tenuta affidabile, riducendo le perdite e garantendo compatibilità con diversi tipi di fluidi non corrosivi delle leghe di rame.

Il diametro di passaggio di 7 mm consente una portata Kv di 1,0 m³/h, ottimale per gestire flussi medio-alti mantenendo un controllo costante. La valvola lavora con una pressione massima differenziale di 2,5 bar ed è testata fino a 25 bar secondo la normativa DIN 2401 per garantire integrità strutturale anche nelle condizioni operative più impegnative. Il campo di temperatura del fluido gestibile si estende da –10°C fino a +140°C, rendendo il dispositivo adatto sia per applicazioni con liquidi caldi che freddi.

L’attacco filettato femmina G 3/4 offre compatibilità universale con le principali linee idrauliche e pneumatiche presenti negli impianti moderni. Questa caratteristica facilita l’integrazione della valvola sia in sistemi nuovi che in retrofit su impianti esistenti. Le dimensioni compatte (60 × 94 × 52 mm) e il peso contenuto (0,70 kg) permettono installazioni agevoli anche in spazi ridotti.

Benefici utente

L’adozione della valvola M20E7 comporta vantaggi tangibili per chi necessita di soluzioni affidabili e performanti nella gestione dei fluidi:

• Portata efficiente: il diametro interno consente un flusso continuo senza turbolenze, ottimizzando la distribuzione dei fluidi.
• Risposta immediata: grazie all’azione diretta del solenoide l’apertura e la chiusura avvengono senza ritardi, fondamentale nei processi automatizzati dove ogni secondo conta.
• Materiali durevoli: l’utilizzo combinato di ottone, acciaio inox e Viton garantisce resistenza a usura e agenti chimici tecnici, minimizzando il rischio di guasti improvvisi.
• Versatilità applicativa: il range termico e la pressione supportata permettono impiego in numerosi settori come idraulica civile, industria chimica leggera o automazione industriale.
• Installazione semplificata: gli attacchi standardizzati velocizzano i tempi di montaggio e riducono i costi accessori.
• Sicurezza certificata: ogni valvola è collaudata individualmente a pressioni elevate secondo normative tecniche internazionali.
• Bassa manutenzione: le guarnizioni resistenti e il design compatto riducono le necessità di intervento periodico degli operatori tecnici.

L’insieme di queste caratteristiche rende la M20E7 particolarmente apprezzata dagli installatori professionisti che richiedono componentistica affidabile da integrare nei propri sistemi senza compromessi su sicurezza e continuità operativa.

Casi d’uso

La flessibilità progettuale della Fantini Cosmi M20E7 ne permette l’inserimento in molteplici contesti professionali:

• Impianti di distribuzione acqua potabile o tecnica: consente l’interruzione rapida del flusso per manutenzioni o emergenze.
• Sistemi automatici industriali: ideale per automatizzare linee produttive dove occorre sincronizzare l’apertura/chiusura dei circuiti fluidici con comandi elettrici centralizzati.
• Impianti termotecnici civili e industriali: permette la gestione accurata del transito di liquidi caldi o refrigerati mantenendo costante il livello di efficienza dell’impianto stesso.
• Linee pneumatiche professionali: regola il passaggio dell’aria compressa nei processi che richiedono precisione ed ermeticità nelle connessioni.
• Sistemi per il trattamento dei fluidi: utilizzabile nelle fasi di dosaggio e filtrazione dove serve controllo rigoroso del volume movimentato.
• Automazione domotica avanzata: inserita all’interno di sistemi intelligenti per irrigazione, climatizzazione o sicurezza idrica degli edifici smart.
• Processi chimici non aggressivi: adatta a veicolare sostanze compatibili con ottone e Viton all’interno dei cicli produttivi industriali.
• Settore alimentare (dove consentito): può essere utilizzata in linee ausiliarie che movimentano acqua o aria tecnica purché le specifiche siano conformi alle normative vigenti nel settore food & beverage.

L’ampia gamma di applicazioni possibili si traduce in una soluzione trasversale adatta sia agli operatori industriali sia ai professionisti della termoidraulica civile che cercano un prodotto performante e adattabile alle diverse condizioni operative richieste dal mercato moderno.

Specifiche tecniche

FAQ - Domande frequenti sulla valvola a solenoide M20E7

• D. Qual è il principio operativo della M20E7? La valvola lavora come dispositivo a 2 vie normalmente chiusa: resta serrata fino all’attivazione della bobina che consente l’apertura istantanea del passaggio interno tramite azione diretta dell’otturatore magnetico.
• D. Quali tipi di fluido sono compatibili? Gestisce acqua potabile o tecnica, aria compressa, gas non aggressivi per le leghe metalliche costitutive; non indicata per sostanze fortemente corrosive verso ottone/Viton/acciaio inox.
• D. Che intervallo termico operativo copre? Progettata per funzionare da –10°C fino a +140°C sul fluido circolante senza alterazioni prestazionali significative delle guarnizioni o delle parti meccaniche interne.
• D. Qual è la portata massima supportata dal passaggio da 7 mm? Con portata nominale Kv pari a 1 m³/h risulta adatta sia a impieghi medio-alti sia a sistemi che richiedono rapidità nell’erogazione del flusso gestito.
• D. Fino a quale pressione può lavorare? La pressione differenziale massima ammessa durante il funzionamento continuo è pari a 2,5 bar; ogni pezzo viene comunque testato staticamente fino a 25 bar secondo standard DIN 2401 prima della spedizione al cliente finale.
• D. Che tipo di raccordo deve essere utilizzato? L’attacco filettato femmina G 3/4” consente collegamenti rapidi ai sistemi più diffusi sia in ambito idraulico sia pneumatico industriale/civile.
• D. La bobina magnetica è fornita insieme alla valvola? No: le bobine sono acquistabili separatamente nella serie IM2 / IM22 così da permettere la scelta della tensione più idonea alle esigenze dell’impianto specifico.
