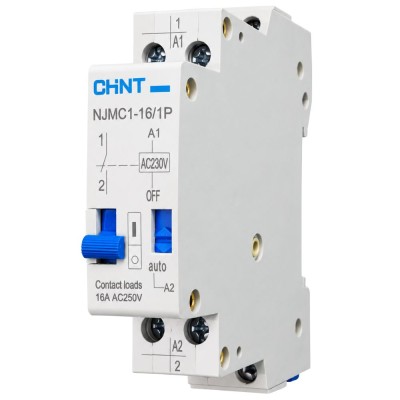

NJMC1-16.10/230 657077 Rele' Passo Passo 16A 1NA 1M 230Vac Comando Manuale Tensione Bobina 230V 1P Comando AUT/MAN IP20

Rele' passo passo NJMC1-16.10/230: automazione e controllo per impianti elettrici moderni

Panoramica tecnica

Il rele' passo passo NJMC1-16.10/230 rappresenta una soluzione tecnologicamente avanzata per la gestione e il controllo di circuiti elettrici tramite comando manuale. Questo dispositivo, caratterizzato da una capacità di 16A e dotato di un contatto normalmente aperto (1NA), si distingue per la sua versatilità e robustezza, risultando particolarmente adatto sia per impianti domestici che per applicazioni in ambito terziario o industriale. Funzionando con una tensione di bobina di 230V AC, il rele' offre la possibilità di controllare l’accensione e lo spegnimento di carichi elettrici anche a distanza, grazie alla sua configurazione passo passo che alterna lo stato del circuito ad ogni impulso ricevuto. L’integrazione su guida DIN ne facilita l’installazione nei quadri elettrici standard, ottimizzando tempi e costi di implementazione. Il comando manuale integrato consente inoltre una gestione diretta in caso di necessità o manutenzione, senza la necessità di interrompere l’alimentazione generale dell’impianto.

Benefici utente

L’adozione del rele' passo passo NJMC1-16.10/230 comporta numerosi vantaggi per l’utente finale, sia esso un installatore professionista o un privato che desidera ottimizzare il proprio impianto:

• Affidabilità operativa: il dispositivo garantisce prestazioni costanti anche in presenza di carichi elevati o cicli ripetuti di commutazione.
• Semplicità d’uso: grazie al comando manuale è possibile intervenire sul circuito in modo immediato, facilitando la manutenzione o le operazioni occasionali.
• Risparmio energetico: la funzione passo passo permette di gestire punti luce o altri carichi solo quando effettivamente necessario, contribuendo alla riduzione dei consumi.
• Flessibilità applicativa: la compatibilità con sistemi a 230V AC lo rende idoneo a numerosi contesti d’installazione.
• Sicurezza aumentata: la possibilità di isolare singoli circuiti tramite il comando manuale riduce i rischi durante interventi tecnici.

Casi d’uso

Il rele' passo passo NJMC1-16.10/230 trova impiego in una vasta gamma di applicazioni pratiche, grazie alle sue caratteristiche progettuali:

• Controllo dell’illuminazione in ambienti residenziali: consente la gestione centralizzata o decentralizzata di punti luce da più postazioni senza ricorrere a complessi cablaggi invertitori/deviatori.
• Automazione in edifici commerciali o uffici: permette il controllo efficiente di luci nei corridoi, sale riunioni, ingressi e aree comuni, migliorando comfort e sicurezza.
• Gestione di carichi elettrici specifici: utilizzabile per attivare prese comandate, ventilatori, estrattori d’aria o altri dispositivi che necessitano accensioni temporizzate o commutate.
• Sistemi domotici modulari: integrabile in quadri domotici per controllare automazioni semplici senza l’utilizzo di centraline elettroniche dedicate.
• Aree industriali e tecniche: adatto a quadri elettrici industriali dove sia richiesta la commutazione manuale o automatizzata di macchinari, pompe o luci segnaletiche.

L’utilizzo del rele' è particolarmente vantaggioso in tutti quei casi dove si desidera semplificare l’impiantistica mantenendo elevati standard di sicurezza e praticità d’uso.

Specifiche tecniche

FAQ - Domande Frequenti sul Rele' Passo Passo NJMC1-16.10/230

• A cosa serve un rele' passo passo? Il rele' passo passo consente la commutazione alternata (on/off) di un circuito elettrico attraverso impulsi provenienti da uno o più pulsanti collegati in parallelo; ogni impulso cambia lo stato del circuito permettendo così l’accensione o lo spegnimento da diversi punti.
• E’ possibile utilizzare questo rele' per comandare luci da più postazioni? Sì, è sufficiente collegare pulsanti remoti al circuito della bobina; ogni pressione modificherà lo stato del carico collegato (ad esempio accendendo o spegnendo le luci).
• Cosa significa contatto 1NA? Significa che il rele' dispone di un solo contatto normalmente aperto: il circuito si chiude solo quando il rele' viene eccitato dalla tensione della bobina oppure tramite il comando manuale.
• L’installazione richiede competenze particolari? Il montaggio del rele' è concepito per essere semplice: si inserisce direttamente su guida DIN ed è predisposto per cablaggi rapidi tramite morsetti a vite; tuttavia si raccomanda sempre l’intervento di personale qualificato per garantire sicurezza e conformità normativa.
• E’ necessario prevedere protezioni aggiuntive? Come per tutti i dispositivi installati in quadri elettrici è importante inserire le protezioni adeguate contro sovraccarichi e cortocircuiti a monte del rele', secondo quanto previsto dalle normative vigenti sugli impianti elettrici civili ed industriali.
• Cosa succede in caso di black-out? Il rele' mantiene lo stato raggiunto prima dell’interruzione dell’alimentazione; al ritorno della corrente resterà nella posizione precedentemente impostata fino al prossimo impulso ricevuto.
• E’ possibile azionare manualmente il rele' senza alimentazione? Il comando manuale permette solo la commutazione dello stato quando l’alimentazione è presente; senza tensione sulla bobina il relè rimane inattivo ma sicuro.
• Può essere utilizzato anche per carichi induttivi come motori? Il relè è progettato principalmente per carichi resistivi come lampade; nel caso si voglia controllare motori o carichi induttivi occorre verificare che i valori nominali siano compatibili e prevedere eventuale soppressione dei disturbi generati dall’induttanza.
• E’ compatibile con sistemi domotici? Può essere integrato in sistemi domotici modulari che prevedono il controllo tramite uscite digitali/pulsanti; non dispone però di comunicazione smart nativa (ad esempio Wi-Fi o bus dedicato).
• L’utilizzo è consentito anche all’esterno? Il relè va installato all’interno di quadri elettrici protetti da polvere ed umidità secondo le specifiche IP indicate dal costruttore; se necessario l’utilizzo all’esterno occorre inserirlo in contenitori stagni adeguati.
• C’è manutenzione periodica da effettuare? La manutenzione ordinaria consiste nel verificare periodicamente la serratura dei morsetti ed effettuare controlli visivi sullo stato generale dell’apparecchio; grazie al comando manuale è possibile testarne facilmente la funzionalità anche senza carico collegato.
